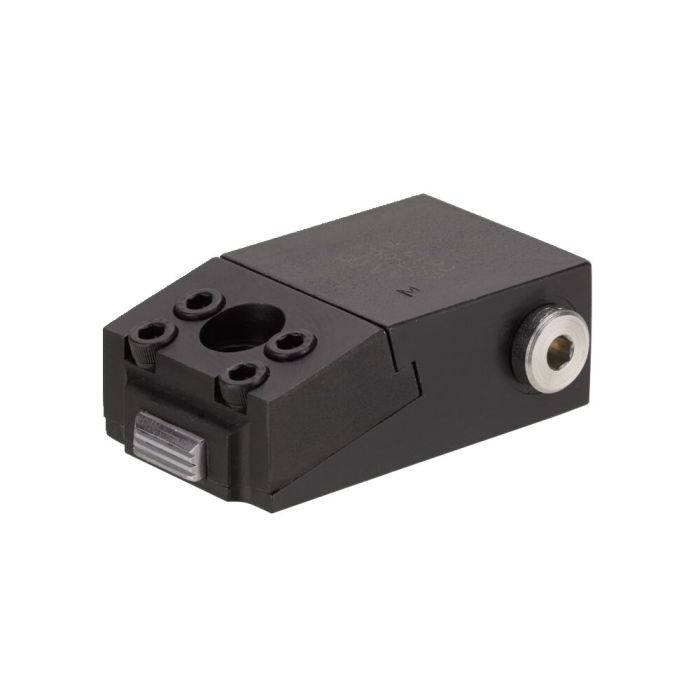

Crampon plaqueur
Pression de service max. 350 bar, max. force de serrage 8,9 kN, course 5 mm, simple effet, prof. 73 mm
N° de commande
66787
Description:
Corps de vérin en acier trempé et bruni. Tige de piston traitée et rectifiée. Mors trempé. Ressort de rappel en acier inoxydable. Alimentation hydraulique par raccord fileté ou par forage.
Utilisation:
Crampon plaqueur compact, pour applications diverses sur outillages de bridage.
Caractéristiques:
Elément compact, offrant une force de serrage importante dans un encombrement réduit.
Remarque:
Lors de la mise en service, veiller à une purge parfaite.
Pour 6973-09-2, la qualité de la surface doit correspondre à Rz 6,3 à la surface de bridage.
| N° de commande | 66787 |
|---|---|
| Type de produit | Crampon plaqueur |
| Force de serrage max. [kN] | 8.9 |
| Pression de service max. [bar] | 350 |
| Type de commande | Simple effet |
| Course [mm] | 2.2 |
