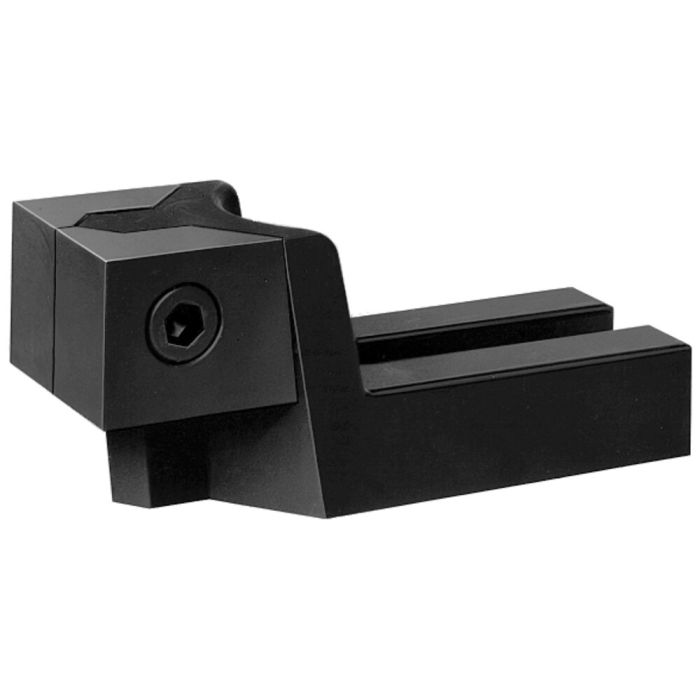

Crampons plaqueurs «Maxi-Bulle»

Rainure 22-36 mm, max. force de serrage horizontale 38-44 kN, max. force de plaquage 1,5-1,7 kN

N° de commande

73155

Variantes de produits

N° de commande	Rainure	B1	b2	C	H min. [mm]	H max. [mm]	H1	H2	L1 max.	L2	F1* [kN]	F2* [kN]	Poids/paire [g]
73130	10 12 14	14	40	3	50	52	20	30	115	60	6 10 15	0,2 0,4 0,6	1590
73148	16 18 20	19	50	4	60	63	25	35	150	72	20 28 36	0,8 1,1 1.4	2940
73155	22 24 28 30 32 36	31	80	5	75	79	30	45	205	102	38 38 40 40 44 44	1,5 1,5 1,6 1,6 1,7 1,7	7900

N° de commande	Rainure	B1	b2	C	H min. [mm]	H max. [mm]	H1	H2	L1 max.	L2	F1* [kN]	F2* [kN]	Poids/paire [g]
73130	10 12 14	14	40	3	50	52	20	30	115	60	6 10 15	0,2 0,4 0,6	1590
73148	16 18 20	19	50	4	60	63	25	35	150	72	20 28 36	0,8 1,1 1.4	2940
73155	22 24 28 30 32 36	31	80	5	75	79	30	45	205	102	38 38 40 40 44 44	1,5 1,5 1,6 1,6 1,7 1,7	7900

Détails

Utilisation:
La meilleur puissance de serrage est atteinte grâce à un contact crampon, table de machine parfait et un dimensionnent correct des vis de fixation. La force d'application F2 est obtenue à l'aide de mors lisse sur une pièce usinée. Les crampons sont conçus de telle façon qu'à partir d'une très légère force de manipulation on arrive à obtenir une force de serrage importante. Pour la fixation de ces crampons sur les tables de machine l'emploi de deux boulons DIN 787 est recommandé. Ces éléments sont à commander séparément. Lorsque les vis de montage ne doivent pas dépasser la partie supérieure du mors, nous recommandons l'utilisation de vis à 6 pans intérieur ISO 4762, associées aux rondelles DIN 6340, et tasseaux pour rainures en Té DIN 508.

* Les forces de bridage F1 et F2 sont fonction de la largeur de la rainure.
