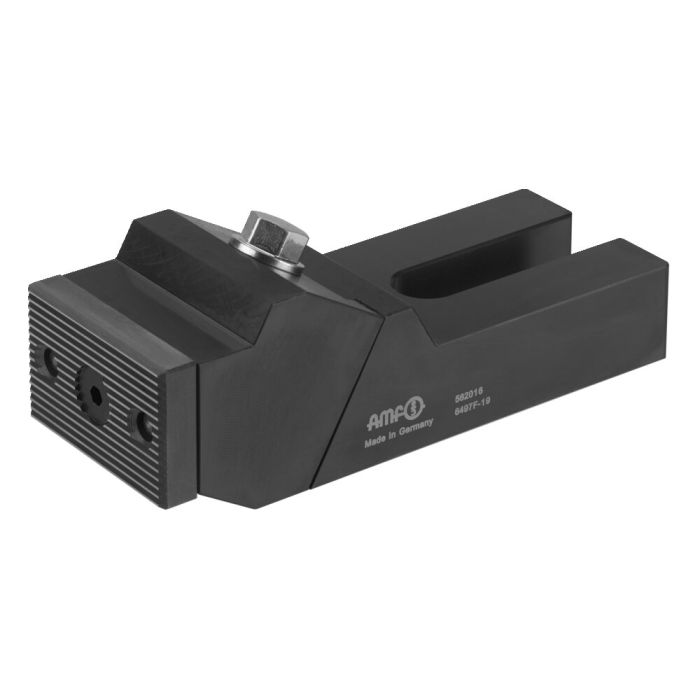

Mors de serrage stable, construction plate
Utilisation:
Du fait de leur grande surface de serrage, les mors stables peuvent serrer latéralement des pièces. Pour la fixation des mors de serrage rapide sur la table de machine, l’emploi de deux vis de serrage est recommandé ! Comme vis de fixation, des vis pour rainures en T DIN 787 doivent être commandées séparément suivant la largeur de rainure - deux par mors.
Remarque:
Les forces de serrage F1 et F2 sont obtenues par la conception et l’exploitation optimales du couple de serrage max. des vis de fixation.
* Les forces de bridage F1 et F2 sont fonction de la largeur de la rainure
| N° de commande | 562017 |
|---|---|
| Type de produit | Mors de serrage stable |
| Rainure [mm] | 20, 22, 24, 28, 30 |
