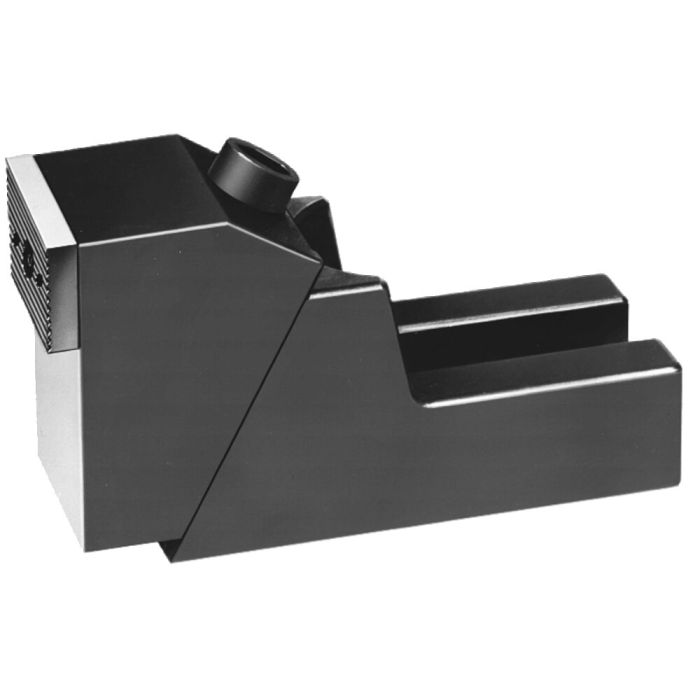

Crampons plaqueurs «stabil»

Rainure 20-30 mm, force de serrage max. horizontale 25-36 kN, max. force de plaquage 4,5-5,4 kN

N° de commande

73221

Variantes de produits

N° de commande	Rainure	B1	b2	C	E	H min. [mm]	H max. [mm]	H1	H2	L1	L2	F1* [kN]	F2* [kN]	Md [Nm]	Poids [g]
73213	12 14 16 18	19	65	8	12	46	99	38	40	179	112,5	8 15 20 28	1,2 2,2 3,0 4,2	20 40 45 60	4037
73221	20 22 24 28 30	26	75	11	12	61	118	45	40	230	138,5	25 25 32 32 36	4,5 4,5 4,8 4,8 5,4	85 85 95 95 110	6688
73239	32 36 42	38	90	15	12	89	145	56	40	265	158	50	7,5	160	11031

Détails

Utilisation:
La meilleur puissance de serrage est atteinte grâce à un contact crampon, table de machine parfait et un dimensionnent correct des vis de fixation. La force d'application F2 est obtenue à l'aide de mors lisse sur une pièce usinée. Du fait de leur grande hauteur d'appui, les crampons stabil peuvent serrer des pièces hautes. Pour la fixation de ces crampons sur les tables de machine l'emploi de deux boulons DIN 787 est recommandé. Ces éléments sont à commander séparément.

Remarque:
Les forces de serrage F1 et F2 sont obtenues par la conception et l’exploitation optimales du couple de serrage max. des vis de fixation.

* Les forces de bridage F1 et F2 sont fonction de la largeur de la rainure.
