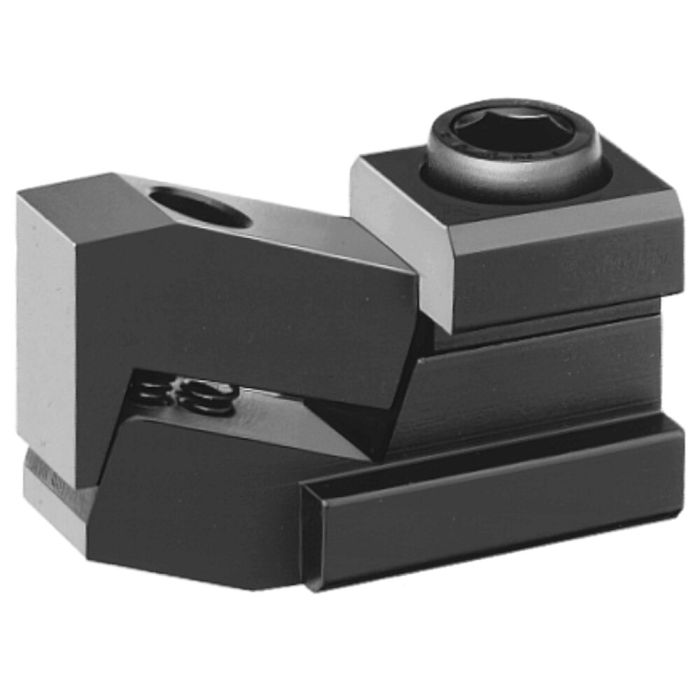

Crampons plaqueurs «Mini-Bulle»
Utilisation:
La meilleur puissance de serrage est atteinte grâce à un contact crampon, table de machine parfait et un dimensionnent correct des vis de fixation. La force d'application F2 est obtenue à l'aide de mors lisse sur une pièce usinée. Pour le serrage de pièces basses sur la table. Les forces horizontales sont supportées par une vis correspondant à la largeur de rainure, elle permet d'immobiliser le crampon sur la table sans pour cela d'endommager.
Remarque:
Hmin./Hmax. : en fonction de la profondeur de la rainure selon DIN650.
La pièce de serrage peut être meulée de X mm, ce qui permet d'atteindre des hauteurs de serrage réduites.
Les forces de serrage F1 et F2 sont obtenues par la conception et l'exploitation optimales du couple de serrage max. des vis de fixation.
| N° de commande | 73080 |
|---|---|
| Type de produit | Crampons plaqueur |
| Rainure [mm] | 22 |
