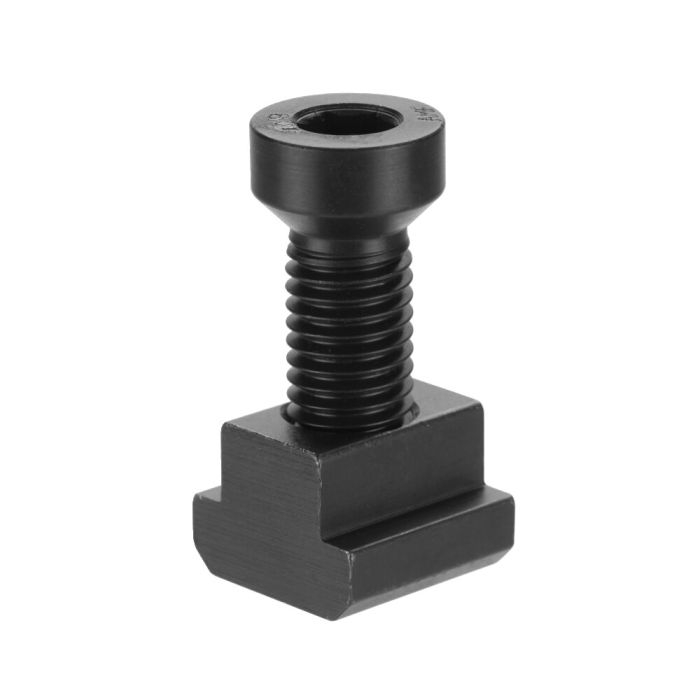

Eléments de fixation

Modèle 60, rainure 28 mm, filetage M24

N° de commande

564665

N° de commande	Modèle	A	L	m	SW	Poids [g]
554298	49	22	52,0	M20	12	300
554299	49	24	55,0	M20	12	390
554300	49	28	62,0	M20	12	505
556152	30 / 32	14	34,0	M12	8	70
556153	30 / 32	16	38,0	M12	8	98
556154	30 / 32	18	38,0	M12	8	125
556155	30	18	41,0	M16	8	143
556156	30	20	45,0	M16	8	208
556157	30	22	49,0	M16	8	270
556158	30	24	49,0	M16	8	348
556159	40 / 43	18	43,0	M16	10	145
556160	40 / 43	20	47,0	M16	10	195
556161	40 / 43	22	51,0	M16	10	264
556162	40 / 43	24	51,0	M16	10	350
556576	22	14	31,5	M12	6	61
562186	22	12	29,0	M10	6	61
563658	44	20	49,0	M18	12	235
564665	60	28	64,0	M24	12	550
564681	60	36	77,0	M24	12	985
