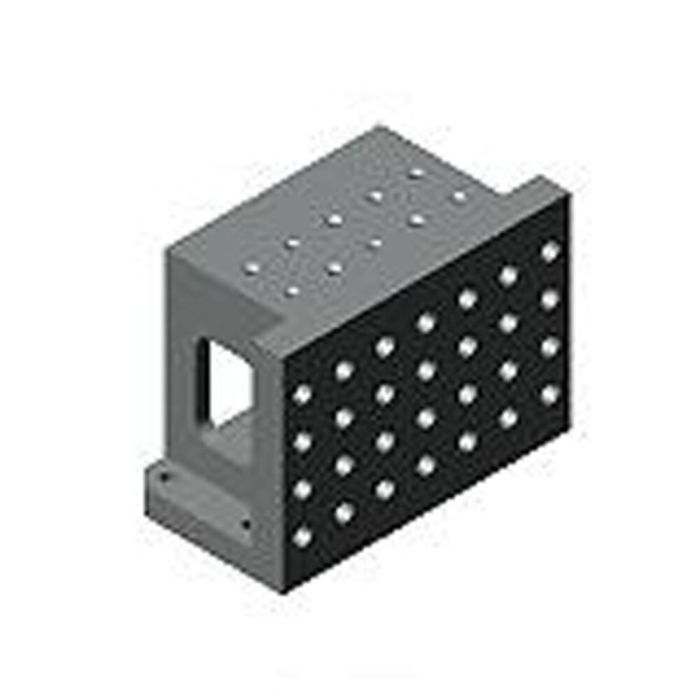

Equerre

Cote de référence 55 mm, modèle 190x350x250 mm, ⌀ forage 22 mm, grille 50 mm

N° de commande

88914

N° de commande	N° d'article	Cote de référence A1 ±0,01	ØD F7	R ±0,01	R	Equerrage	Poids [kg]
88906	6363-12-073	50	16	40	40	0,01	26
88914	6363-16-073	55	22	50	50	0,015	48,5

N° de commande	b	E	E1	F	H	L	L1	L2	L3	L4	L5	m	S	T
88906	280	12	10	25	200	150	50	20	20	35	210	M12	13	30
88914	350	13	13	30	250	190	55	25	25	45	260	M16	17	35

Plus d’information
N° de commande	88914
