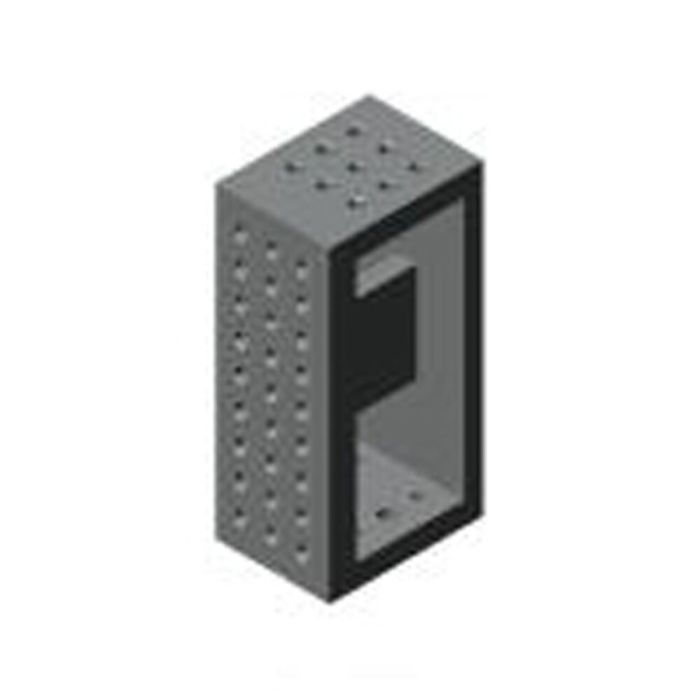

Équerre trois rangées, rehausse

modèle 200x148x400 mm, ⌀ forage 22 mm, grille 50 mm

N° de commande

89086

N° de commande	N° d'article	A1 ±0,025	A2 ±0,025	A3 ±0,025	ØD F7	R ±0,02	H ±0,02	Equerrage	Poids [kg]
89078	6363-12-079	50	40	90	16	40	400	0,02	41
89086	6363-16-079	55	50	105	22	50	400	0,02	41

N° de commande	b	E	F	L	m	R	ØS	T
89078	148	12	30	200	M12	40	13	35
89086	148	13	30	200	M16	50	17	35

Plus d’information
N° de commande	89086
