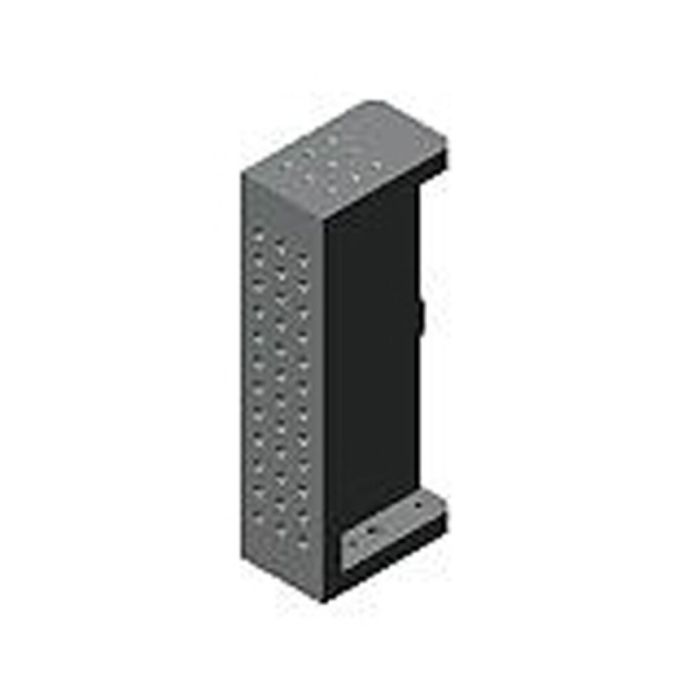

Équerre trois rangées

Distance par rapport au forage 1 50 mm, distance par rapport au forage 2 155 mm, ⌀ forage 22 mm, grille 50 mm

N° de commande

89037

N° de commande	N° d'article	A2 ±0,025	A3 ±0,025	ØD F7	R ±0,02	Equerrage	Poids [kg]
88922	6363-12-074	80	130	16	40	0,03	58
89037	6363-16-074	50	155	22	50	0,03	62

N° de commande	A1	b	E	F	H	L	m	R	ØS	T
88922	50	148	12	34	600	240	M12	40	13	35
89037	55	148	13	34	600	240	M16	50	17	35

Plus d’information
N° de commande	89037
