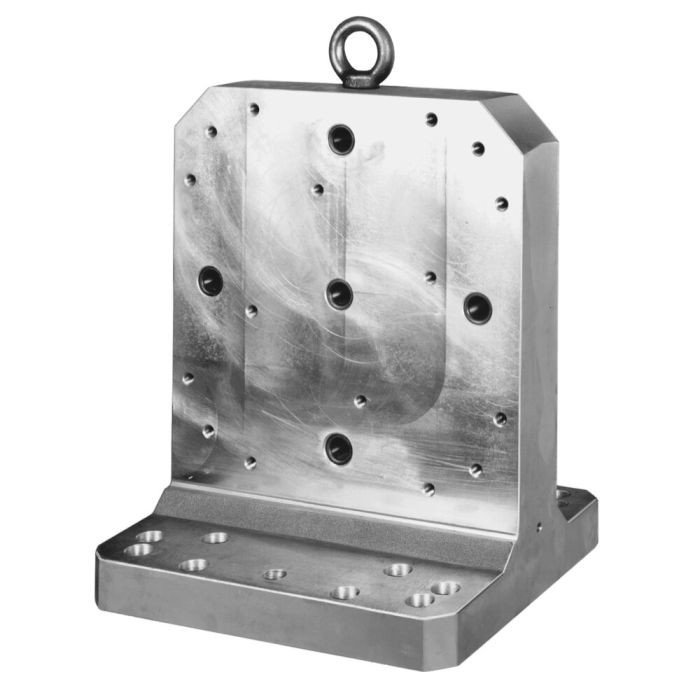

Equerre sans palettes, corps de base

Modèle 320x320 mm

N° de commande

86751

Variantes de produits

N° de commande	N° d'article	Equerrage	C1 ±0,05	H1 ±0,03	Poids [kg]
86751	6362B-320x320-1	0,02	64	230	31
86769	6362B-320x400-1	0,02	64	230	39
86777	6362B-400x400-1	0,024	84	280	73
86785	6362B-400x500-1	0,024	84	280	73
88104	6362B-500x500-1	0,03	98	330	92

Détails

Caractéristiques:
Perpendicularité : 0,01/200 mm Matériau : fonte d'aluminium Trou d'alignement et trou central : avec douilles trempées suivant DIN 179 pour face verticale et embase Embase : avec perçages de fixation selon tableau ou plan et standard machine suivant DIN 55201 Trou de fixation et trou d'alignement dans les faces verticales : pour palettes N° 6361B et N° 6361D

Remarque:
L’équerre est fournie avec les boulons et goujons de fixation des palettes.

Spécifications techniques

Plus d’information
N° de commande	86751

CAD

Téléchargements

Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.

N° de commande	Modèle AxB	C ±0,09	F	G	H ±0,02	H2 ±0,05	J	k	L1 ±0,013	L2 ±0,013	L3 ±0,013	L4 ±0,013	ØS	T1 ±0,2	T2 ±0,2	T3 ±0,2	U1 ±0,2	U2 ±0,2	U3 ±0,2	Plan d. perçag.
86751	320x320	140	280	40	38	230	40	390	100	100	-	-	13/17	100	-	-	100	-	-	1
86769	320x400	140	280	40	38	230	40	390	100	100	150	150	17	100	100	-	100	175	-	2
86777	400x400	160	360	50	38	280	50	480	150	150	-	-	17	150	100	175	150	175	100	3
86785	400x500	160	360	50	38	280	50	480	150	150	200	200	17	150	100	175	200	175	100	4
88104	500x500	174	360	50	38	330	60	580	200	200	-	-	17	200	100	225	200	225	100	4
