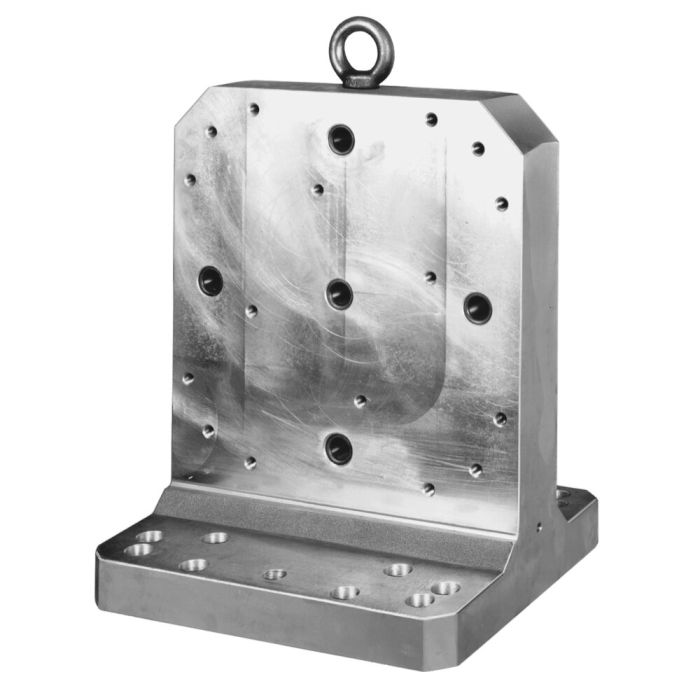

Equerre sans palettes, corps de base

Modèle 320x400 mm

N° de commande

86769

Variantes de produits

N° de commande	N° d'article	Equerrage	C1 ±0,05	H1 ±0,03	Poids [kg]
86751	6362B-320x320-1	0,02	64	230	31
86769	6362B-320x400-1	0,02	64	230	39
86777	6362B-400x400-1	0,024	84	280	73
86785	6362B-400x500-1	0,024	84	280	73
88104	6362B-500x500-1	0,03	98	330	92

Détails

Caractéristiques:
Perpendicularité : 0,01/200 mm Matériau : fonte d'aluminium Trou d'alignement et trou central : avec douilles trempées suivant DIN 179 pour face verticale et embase Embase : avec perçages de fixation selon tableau ou plan et standard machine suivant DIN 55201 Trou de fixation et trou d'alignement dans les faces verticales : pour palettes N° 6361B et N° 6361D

Remarque:
L’équerre est fournie avec les boulons et goujons de fixation des palettes.

Spécifications techniques

Plus d’information
N° de commande	86769

CAD

Téléchargements

Contenu Pimcore de synoa_downloadsnk_downloads_tab_top

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom

Produits similaires

Equerre Nr. 87460 Filetage de serrage M12, grille 40 mm, modèle 320x400 mm

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:

N° de commande	Modèle AxB	C ±0,09	F	G	H ±0,02	H2 ±0,05	J	k	L1 ±0,013	L2 ±0,013	L3 ±0,013	L4 ±0,013	ØS	T1 ±0,2	T2 ±0,2	T3 ±0,2	U1 ±0,2	U2 ±0,2	U3 ±0,2	Plan d. perçag.
86751	320x320	140	280	40	38	230	40	390	100	100	-	-	13/17	100	-	-	100	-	-	1
86769	320x400	140	280	40	38	230	40	390	100	100	150	150	17	100	100	-	100	175	-	2
86777	400x400	160	360	50	38	280	50	480	150	150	-	-	17	150	100	175	150	175	100	3
86785	400x500	160	360	50	38	280	50	480	150	150	200	200	17	150	100	175	200	175	100	4
88104	500x500	174	360	50	38	330	60	580	200	200	-	-	17	200	100	225	200	225	100	4

Equerre sans palettes, corps de base
