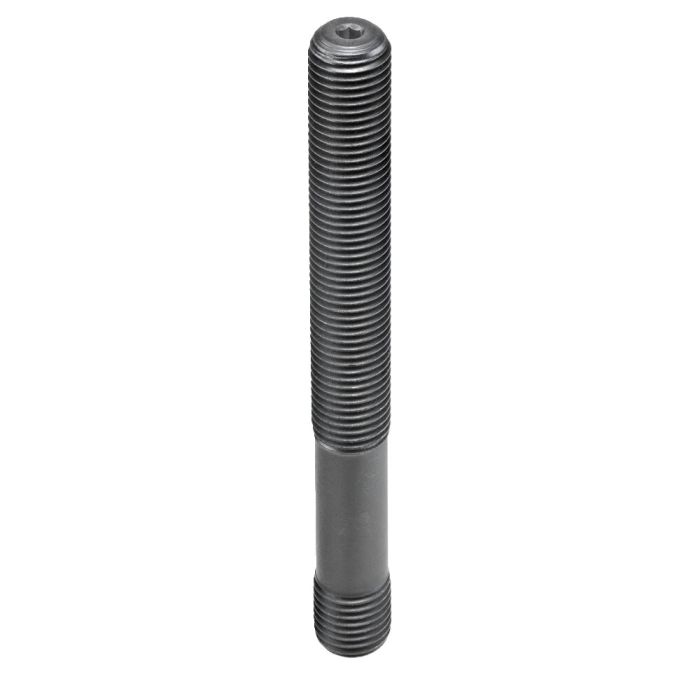

Goujons avec vis à six pans creux, classe de résistance mécanique 12.9

Classe de résistance mécanique 12.9, filetage M16, longueur 160 mm

N° de commande

381939

Variantes de produits

N° de commande	D x L	Classe de résistance mécanique	B1	b2	L1	SW	Poids [g]
381913	M12x125	12,9	15	75	4	4	90
381939	M16x160	12,9	19	100	4	4	218
381954	M12x100	12,9	15	63	4	4	70
381970	M12x160	12,9	15	100	4	4	113
381996	M16x125	12,9	19	75	4	4	160
382010	M16x200	12,9	19	125	4	4	280
382028	M20x160	12,9	27	100	5	5	330
382036	M20x200	12,9	27	125	5	5	410
382044	M20x250	12,9	27	160	5	5	510
382051	M24x200	12,9	35	125	5	5	580
382069	M24x250	12,9	35	160	5	5	730

Détails

Utilisation:
- Utilisation dans tous les domaines de la fabrication avec enlèvement de copeaux ou non
- Particulièrement approprié pour une utilisation sur des machines de moulage par injection et des presses

Remarque:
Utiliser les écrous DIN 6330B, de classe de résistance 10 et les rondelles DIN 6340 en combinaison avec ce goujon.

Avantages:
- Desserrage et serrage rapides grâce à une vis à six pans creux supplémentaire
- Possibilité de réglage variable et rapide à distance de la pièce
- classe de résistance mécanique plus élevée comparée à DIN 6379

Avantage du filetage roulé:
- Aucune rupture de la fibre
- Moins de sensibilité à l'entaille
- Très bonnes valeurs de rugosité aux flancs filetés et dans le rayon de base

Spécifications techniques
