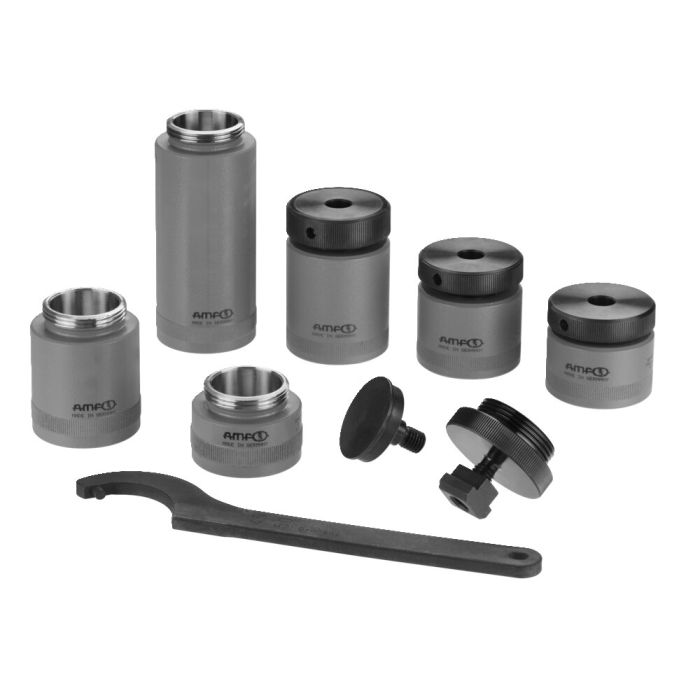

Kit de vérins
Utilisation:
La conception modulaire permet l’utilisation de différents vérins, éléments de base de bridage et éléments intermédiaires, vissés ensemble par le biais du filetage intégré.
Les différents éléments sont fixés de façon sûre en termes de processus grâce à la clé à crochet. Ce kit permet d’atteindre une hauteur maximale de 285 mm.
Remarque:
Hauteur maximale possible de 422 mm pour une force d’appui autorisée de 100 kN, au-delà, il y a risque de flambage. Ne pas modifier le réglage sous charge.
Avantages:
- Hauteur maximale possible de 422 mm avec éléments intermédiaires supplémentaires
- Manipulation améliorée grâce à des éléments individuels
- Gain de temps pendant l’équipement grâce à la flexibilité des pièces
- Optimisation du stockage
| N° de commande | 569433 |
|---|---|
| Type de produit | Vérin d'alignement |
| Hauteur min. [mm] | 42 |
| Hauteur max. [mm] | 285 |
| Caractéristiques spéciales | Kit |
