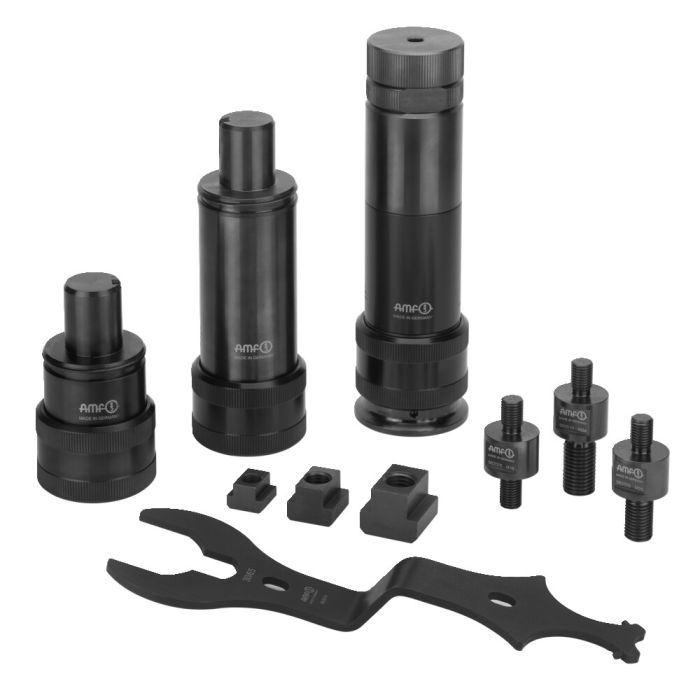

Vérin, modulaire

Utilisation:
Utilisable sur des rainures en T et des plaques modulaires au moyen d'adaptateurs vissés dans l'élément de base de bridage. Les différents éléments sont enfichés et fixés au moyen d'une bague filetée pour la sécurité de process. La bague filetée ne doit pas être resserrée lorsqu'elle est sous contrainte. L'outil de montage permet de manipuler les éléments de tête et de base de bridage ainsi que les adaptateurs filetés.

Remarque:
- La construction modulaire permet l'utilisation de différents éléments de tête et éléments intermédiaires. Une hauteur maximale (avec élément de base de bridage 6425FG ou 6425FY) de 1626 mm peut être atteinte, avec une force d'appui admise de 60 kN, risque de flambage au-delà.
- Ne pas modifier le réglage sous charge.

Avantages:
- La hauteur maximale de 1626 mm peut être atteinte sans paliers et sur toute la hauteur (avec élément de base de bridage 6425FG ou 6425FY).
- Les points d'assemblage sont protégés de l'encrassement.
- Manipulation améliorée grâce à des éléments individuels.
- Gain de temps pendant l'équipement grâce à la flexibilité des pièces.
- Optimisation du stockage.
