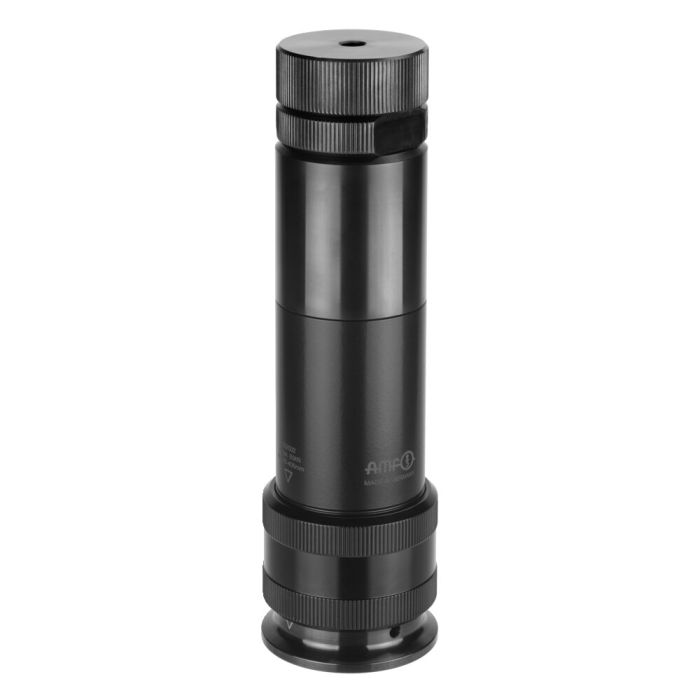

Élément de vérin avec filetage trapézoïdal et élément de base de bridage 6425FB
Diamètre du trou de centrage 12 mm, hauteur 306-406 mm
N° de commande
562002
Utilisation:
Utilisable sur des rainures en T et des plaques modulaires au moyen d'adaptateurs vissés dans l'élément de base de bridage. Les différents éléments sont enfichés et fixés au moyen d'une bague filetée pour la sécurité de process. L'outil de montage permet de manipuler les contre-écrous et l'élément de base de bridage ainsi que les adaptateurs filetés.
Remarque:
- L'utilisation comme élément de tête dans le vérin modulaire permet une hauteur maximale de 1626 mm avec une force d'appui admise de 60 kN. Au-delà, il y a risque de flambage.
- Ne pas modifier le réglage sous charge.
Avantages:
- Utilisation modulaire.
| N° de commande | 562002 |
|---|---|
| Type de produit | Le vérin modulaire |
| Hauteur min. [mm] | 306 |
| Hauteur max. [mm] | 406 |
| Force d‘appui max. [kN] | 60 |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
Accessoires adaptés
- Outil de montage Nr. 562014 Permet de manipuler les éléments de tête et de base de bridage du vérin modulaire ainsi que les adaptateurs filetés
Produits similaires
- Vérin d'alignement en hauteur avec filetage au pas fin et élément de base de bridage 6425FB Nr. 562001 Hauteur 210-330 mm, force d'appui max. 35 kN
