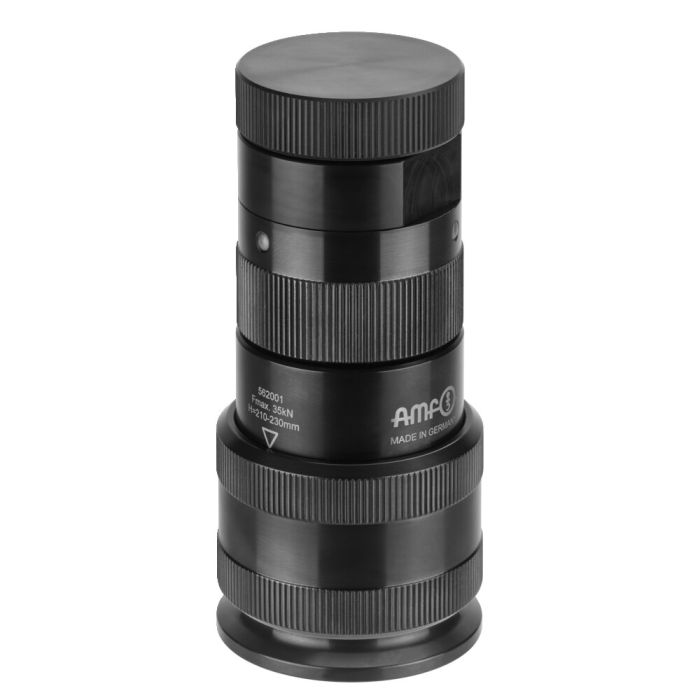

Vérin d'alignement en hauteur avec filetage au pas fin et élément de base de bridage 6425FB
Utilisation:
Utilisable sur des rainures en T et des plaques modulaires au moyen d'adaptateurs vissés dans l'élément de base de bridage. Les appuis peuvent être déplacés selon un angle de +/- 3 °.
Remarque:
- Hauteur maximale 330 mm avec les appuis avec fonction d’angle +/- 3° 6425AB, 6425AG, 6425AP
- Hauteur maximale 1 626 mm avec l’appui fixe sans fonction d’angle 6425AGF
- Les appuis sont maintenus par des aimants
- Appuis (lisses, bombés, ponctuels) interchangeables
Avantages:
- Le vérin d'alignement en hauteur peut être réglé jusqu'à une hauteur d'appui de 330 mm max. sous contrainte.
- Utilisation comme point d'appui supplémentaire afin d'éviter la déformation par flexion et la vibration de la pièce à usiner.
- Disposé directement sous le point de serrage pour empêcher le gauchissement de la pièce.
- Compensation des tolérances importantes de la pièce (pièces de fonderie et de forge).
- Utilisation dans des bridages horizontaux et verticaux.
* la hauteur maximale possible avec un élément intermédiaire 6425Z-100 s'élève à 330 mm
| N° de commande | 562001 |
|---|---|
| Type de produit | Le vérin modulaire |
| Hauteur min. [mm] | 210 |
| Hauteur max. [mm] | 230 |
| Force d‘appui max. [kN] | 35 |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
- Vérin d'alignement Nr. 86512 Modèle 115, trou de centrage Ø12 mm, avec goupille cylindrique ISO8734-12x50, hauteur 75-115 mm, ⌀ 50 mm
- Vérin "Herkules" (d'alignement) Nr. 72793 Modèle 190, trou de centrage Ø12 mm, hauteur 170-190 mm, largeur 145 mm, longueur 175 mm
