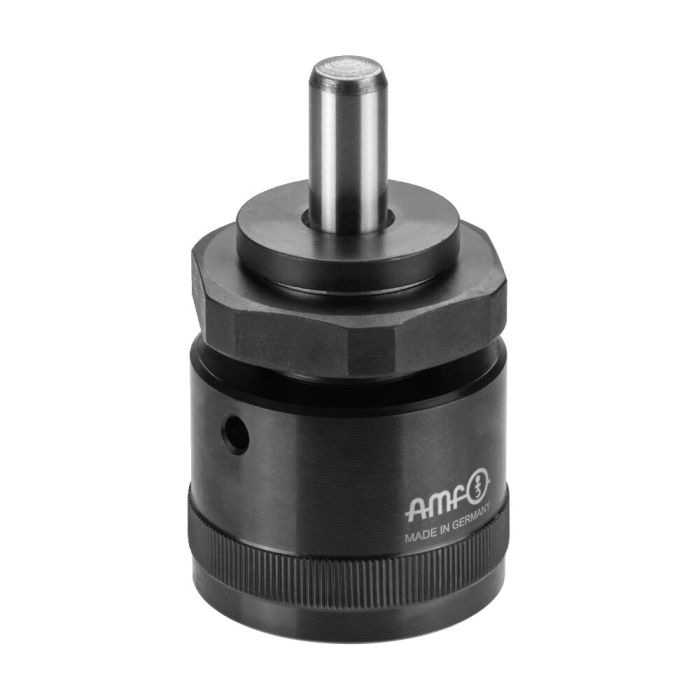

Vérin d'alignement
Modèle 115, trou de centrage Ø12 mm, avec goupille cylindrique ISO8734-12x50, hauteur 75-115 mm, ⌀ 50 mm
N° de commande
86512
Utilisation:
Le vérin d’alignement en hauteur peut être utilisé aussi sans goupille cylindrique, ou avec les têtes N° 6440 et N° 6441. Avec la tête de centrage, une combinaison est possible avec tous les vérins AMF.
Remarque:
Têtes adaptables : N° 6440, 6441 et 6442.
Sous-construction adaptable : N° 6442G.
Avantages:
Ajustement fin. Le coussinet lisse emmanché à la presse empêche la rotation et le décalage de la pièce reposant sur la tête lisse.
| N° de commande | 86512 |
|---|---|
| Type de produit | Vérin d'alignement |
| Hauteur min. [mm] | 75 |
| Hauteur max. [mm] | 115 |
| Force d‘appui max. [kN] | 30 |
