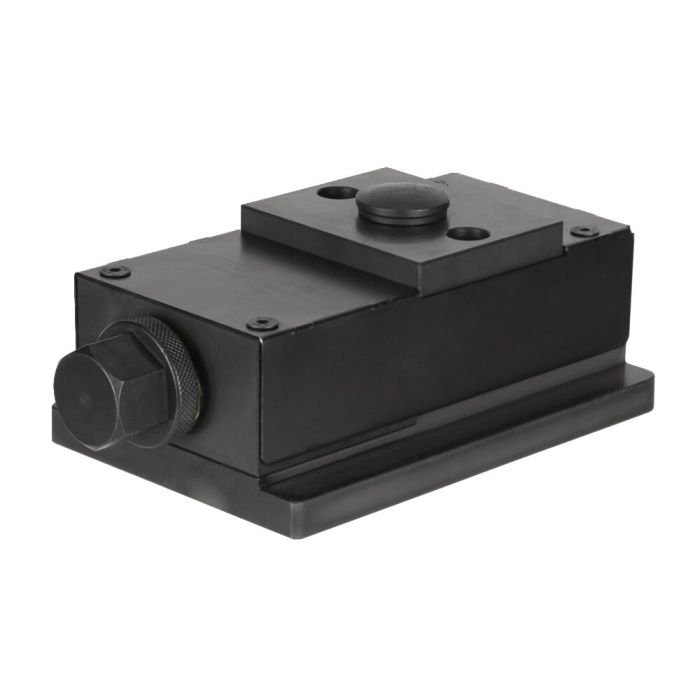

Vérin d'alignement de précision
Utilisation:
- Les faces de portée finement usinées permettent un positionnement facile et très précis (précision de moins de 1/10mm).
- La commande peut être réalisée à l'aide de la clé plate, ce qui assure une grande sécurité et une manipulation, simple lors de forces de déplacement importantes.
- La double action de serrage permet d’obtenir une grande course et un mouvement vertical très précis sans décalage latéral.
- La construction plate du vérin d'alignement de précision permet d'atteindre de meilleures caractéristiques de sécurité lors de l'alignement de pièces grandes et lourdes.
- Le vérin d'alignement de précision dispose d'un trou de centrage supplémentaire dans le fond de la surface de base pour l'alignement sur la table de machine.
Remarque:
- Embouts adaptés pour le vérin d'alignement de précision: n° 6440, n° 6441, n° 6442
- Réglage en hauteur de 0,71 mm / tour
Avantages:
Vérin d'alignement de précision réglable sous charge.
*H/U = Variation de hauteur par tour de vis.
| N° de commande | 375592 |
|---|---|
| Type de produit | Vérin d'alignement de précision |
| Hauteur min. [mm] | 50 |
| Hauteur max. [mm] | 55 |
| Force d‘appui max. [kN] | 40 |
