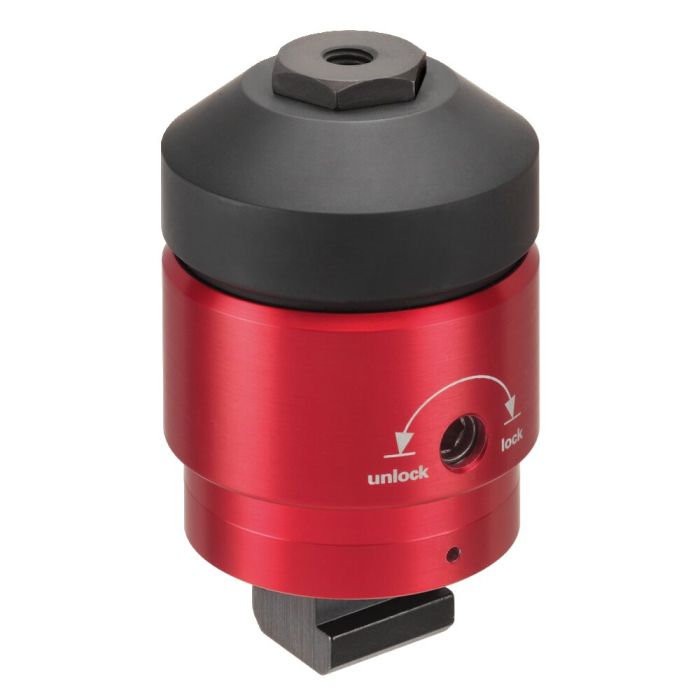

Appui anti-vibratoire mécanique
Utilisation:
1. Montage de l'appui anti-vibratoire à l'aide de 2 vis M 6. Attention à l'accès pour va vis de manœuvre.
- En variante: Retirer la vis M12x10 et la remplacer par la vis sans tête M12x30.
L'engager dans le tasseau et serrer à l'aide d'une clé (SW 21).
- Pas d'accès aisé à la vis de manœuvre assuré.
2. En tournant la vis (6 pans de 6 mm) de commande, le nez d'appui vient au contact de la pièce avec une légère force de ressort.
3. Continuer de tourner jusqu'en butée (lock) - 180° en tout - pour que le mécanisme de serrage bloque l'appui en position sans contrainte sur la pièce.
4. Tourner dans le sens inverse pour libérer le blocage. Continuer de tourner jusqu'en butée (unlock) - 180° - pour revenir en position initiale.
Remarque:
- Sur le nez de l'appui M 8 peut être montée une vis(n° 7110DHX, 7110DIX, 7110DKX, 7110DFX).
- Des posages spécifiques peuvent également montés.
- L'orifice inférieur M 12 doit toujours être obturé pour garantir un fonctionnement sûr.
Avantages:
- Les appuis anti-vibratoire sont utilisés comme appuis supplémentaires permettant d'éviter la déformation par flexion et la vibration de pièces à usiner.
- Cet appui est mis au contact de la pièce par un ressort et bloqué en position à l'aide d'une clé six pans.
- Compensation importante dû au tolérance des pièces de fonderie.
| N° de commande | 75416 |
|---|---|
| Type de produit | Appui anti-vibratoire |
| Hauteur min. [mm] | 78 |
| Hauteur max. [mm] | 83 |
| Force d‘appui max. [kN] | 8 |
