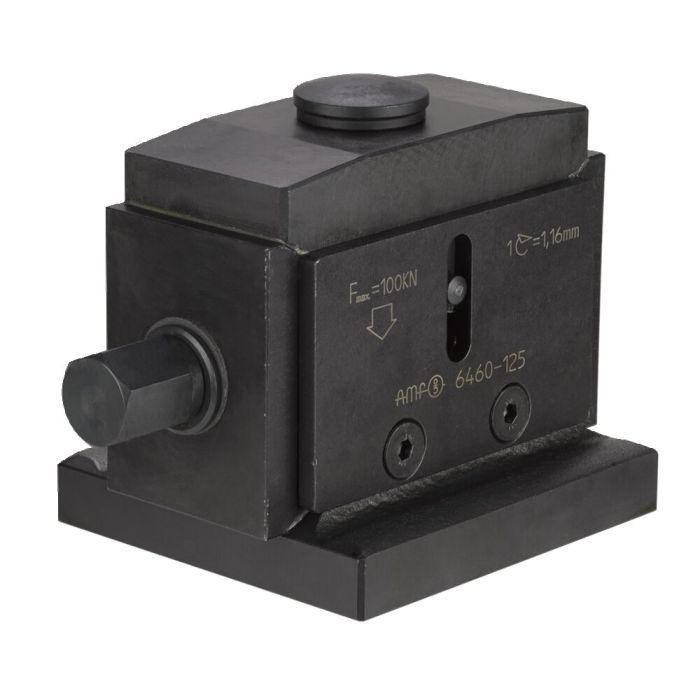

Vérin "Herkules" (d'alignement)
Utilisation:
Les faces de portée finement usinées permettent un positionnement facile et très précis (précision de moins de 1/10 mm). La double action des vérins permet d'obtenir une grande course et un mouvement vertical très précis sans réaction latérale. Particulièrement recommandé pour le traçage et l’usinage de pièces en fonte ou forgées de grandes dimensions. Le vérin d'alignement « Herkules » AMF dispose d’un trou de centrage supplémentaire dans le fond de la surface de base.
Remarque:
Les têtes adaptables pour la cale d'alignement N°6460 sont N° 6440, 6440G, N° 6441, N° 6442.
Toutes les tailles avec bord de bridage latéral pour fixation sur la table de machine.
Sur la taille 63, la plaque de base est démontable pour atteindre Hmin.
Avantages:
Dans les tailles 125 et 190, le chapeau 6440G peut être vissé de façon imperdable.
*H/U = Variation de hauteur par tour de vis.
| N° de commande | 72777 |
|---|---|
| Type de produit | Vérin d'alignement de précision |
| Hauteur min. [mm] | 50 |
| Hauteur max. [mm] | 68 |
| Force d‘appui max. [kN] | 40 |
