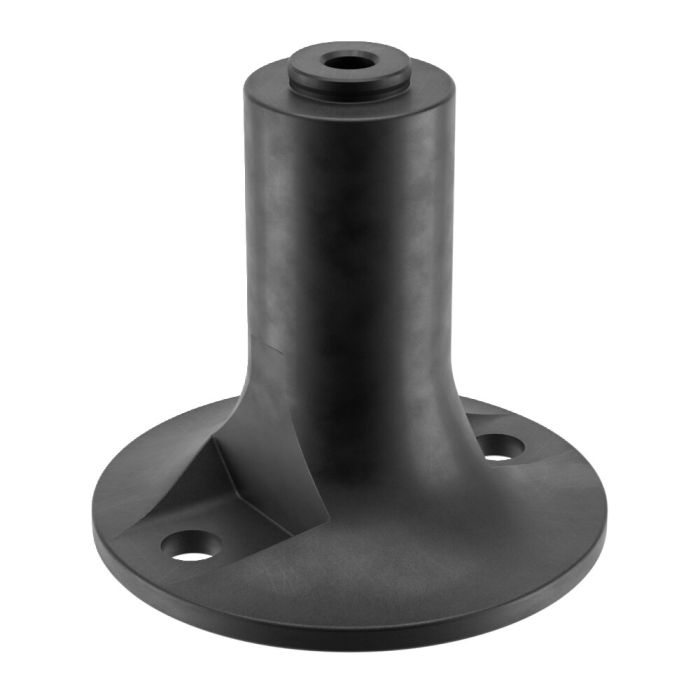

Élément d‘appui, réglable ± 5 mm
Utilisation:
Avec l’élément d’appui, il est possible de positionner des pièces à usiner dans l’alésage destiné à tirette de serrage, en fonction de la taille (10 ou 20) et de les brider sur un élément de base ou un élément intermédiaire.
Ce système de bridage peut être utilisé pour amener des pièces à usiner à la hauteur d’usinage requise dans la machine pour un usinage 5 faces ou pour brider de façon sûre et rapide des pièces à usiner comportant des décrochements et des hauteurs de bridage différentes sur la table de machine.
Remarque:
Deux vis de fixation et un goujon sont compris dans la livraison.
Références des douilles de centrage
- Ø15 : réf. 535732
- Ø16 : réf. 78006
- Ø22 : réf. 78238
Avantages:
Bridage facile, rapide et flexible de contours de pièces complexes sur la table de la machine. Particulièrement adapté au nivellement de pièces usinées ou de dispositifs de bridage aux hauteurs d'usinage requises dans la machine-outil, et afin de les brider en toute sécurité.
| N° de commande | 532374 |
|---|---|
| Type de produit | Système de bridage du point zéro modulaire |
| Mode de fonctionnement | Mécanique, Hydraulique, Pneumatique |
| Taille du module de serrage | 20 |
