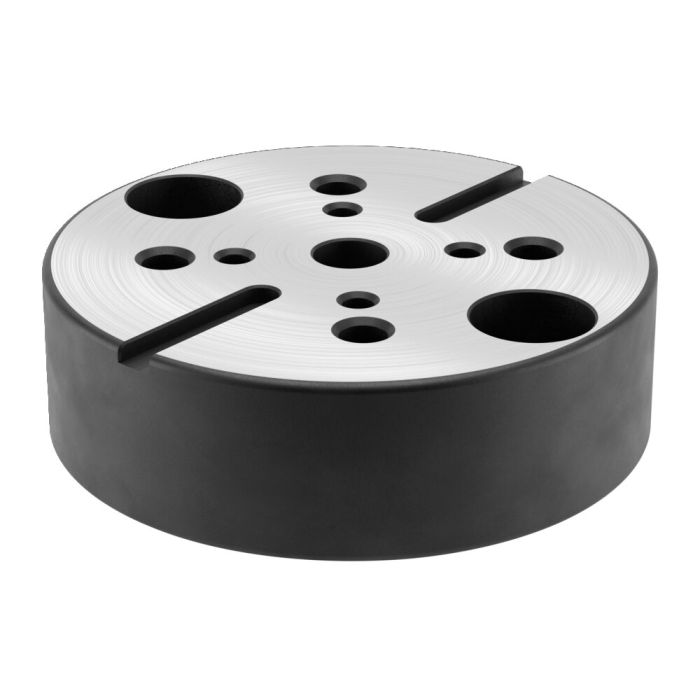

Élément de base de bridage avec indexation pour plaque quadrillée
Utilisation:
Les éléments de base avec indexation sont positionnés sur des palettes quadrillées M12 et M16 à l'aide d'une douille de centrage, puis ils sont vissés. Les éléments intermédiaires ou éléments de structure peuvent être adaptés.
Ce système de bridage peut être utilisé pour amener des pièces usinées à la hauteur d'usinage requise dans la machine pour un usinage 5 faces ou pour brider de façon sûre et rapide des pièces usinées comportant des décrochements et des hauteurs de bridage différentes sur la table de la machine.
Remarque:
Réf. des douilles de centrage :
- Ø15: réf. 535732
- Ø16: réf. 78006
- Ø22: réf. 78238
Avantages:
Bridage facile, rapide et flexible de contours de pièces complexes sur la table de la machine. Particulièrement adapté au nivellement de pièces usinées ou de dispositifs de bridage aux hauteurs d'usinage requises dans la machine-outil, et afin de les brider en toute sécurité.
| N° de commande | 532440 |
|---|---|
| Type de produit | Système de bridage du point zéro modulaire |
| Mode de fonctionnement | Mécanique, Hydraulique, Pneumatique |
| Taille du module de serrage | 5, 10, 20 |
| Caractéristiques spéciales | Avec indexation |
