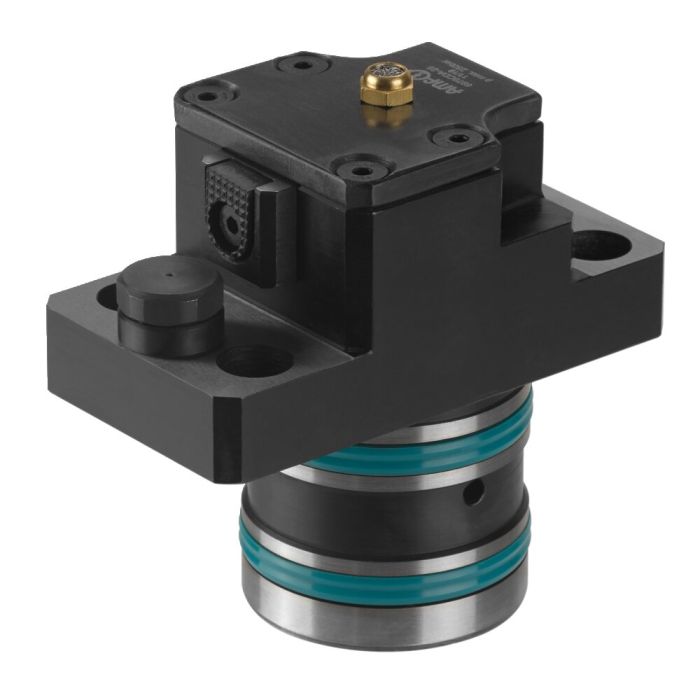

Élément de serrage latéral avec appui
Description:
Corps en acier, bruni. Poussoir de serrage trempé. Alignement par goupille cylindrique. Contrôle de la portée intégré et mors de serrage strié. Alimentation en huile dans le corps du dispositif de fixation via le canal d'huile.
Utilisation:
Pour le serrage de pièces à usiner dans le sens linéaire. Construction compacte grâce à l'appui et au contrôle de la portée intégrés. L'appui comporte par défaut un contrôle de la portée pneumatique pouvant être raccordé si nécessaire. La hauteur de la portée peut être ajustée à l'aide de rondelles de calage de la hauteur de pièce.
Caractéristiques:
Flexibilité élevée grâce à des mors configurables individuellement et interchangeables.
Remarque:
Le perçage de montage doit être formé sans bavures. Lors du montage, les joints et le boîtier doivent être graissés. Nids de copeaux évités grâce aux canaux d'huile percés.
| N° de commande | 562197 |
|---|
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
- Ébauche de mors de serrage, molle Nr. 562202 Pour différentes formes ou les pièces fragiles, largeur 10 mm
- Élément de serrage latéral sans appui Nr. 562198 Pression de service max. 250 bar, max. force de serrage 27,5 kN, course 3 mm, double effet
