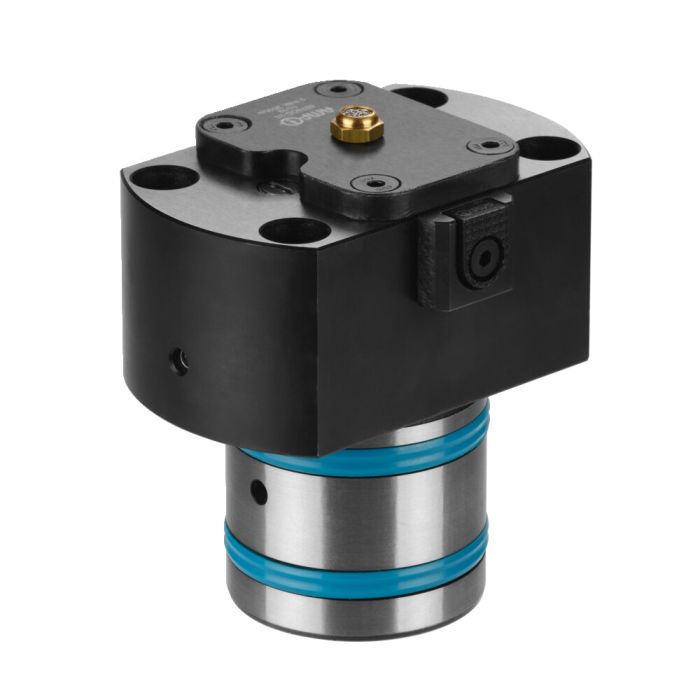

Élément de serrage latéral sans appui
Description:
Corps en acier, bruni. Poussoir de serrage trempé. Étrangleur de débit volumique intégré, mors de serrage strié. Alimentation en huile dans le corps du dispositif de fixation via le canal d'huile.
Utilisation:
Pour le serrage de pièces à usiner dans le sens linéaire. Construction compacte. L'étrangleur de débit volumique réglable permet de serrer la pièce à usiner avec justesse.
Caractéristiques:
Flexibilité élevée grâce à des mors configurables individuellement et interchangeables.
Remarque:
Le perçage de montage doit être formé sans bavures. Lors du montage, les joints et le boîtier doivent être graissés. Nids de copeaux évités grâce aux canaux d'huile percés.
| N° de commande | 562198 |
|---|---|
| Type de produit | Éléments de serrage latéral |
| Force de serrage max. [kN] | 27.5 |
| Pression de service max. [bar] | 250 |
| Type de commande | Double effet |
| Course [mm] | 3 |
