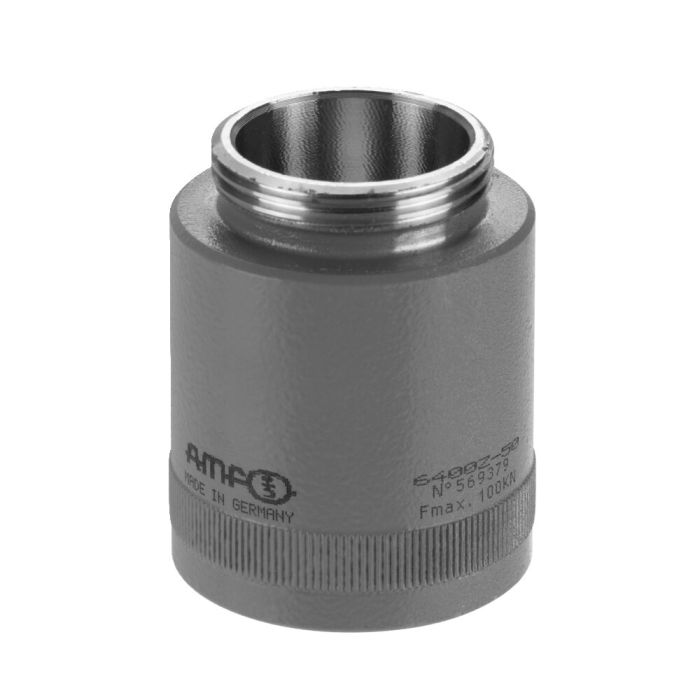

Élément intermédiaire
Utilisation:
Les éléments intermédiaires permettent un montage en hauteur modulaire pour les vérins AMF 6400 de taille 52/70/100. Les différents éléments sont vissés ensemble.
La combinaison de différents éléments de base de bridage et le montage de trois vérins de hauteur différente permettent une utilisation flexible.
Les différents éléments peuvent être fixés de façon sûre en termes de processus grâce à la clé à crochet.
Remarque:
Hauteur maximale possible de 422 mm pour une force d’appui autorisée de 100 kN, au-delà, il y a risque de flambage.
Ne pas modifier le réglage sous charge.
En cas d’utilisation de la base magnétique 6401M, une hauteur maximale de 160 mm est possible en cas d’utilisation en position horizontale du vérin modulaire.
Avantages:
- Hauteur maximale de 422 mm possible sans paliers et sur toute la hauteur
- Manipulation améliorée grâce à des éléments individuels
- Gain de temps pendant l’équipement grâce à la flexibilité des pièces
- Optimisation du stockage
| N° de commande | 569378 |
|---|---|
| Type de produit | Vérin d'alignement |
| Hauteur min. [mm] | 25 |
| Hauteur max. [mm] | 25 |
