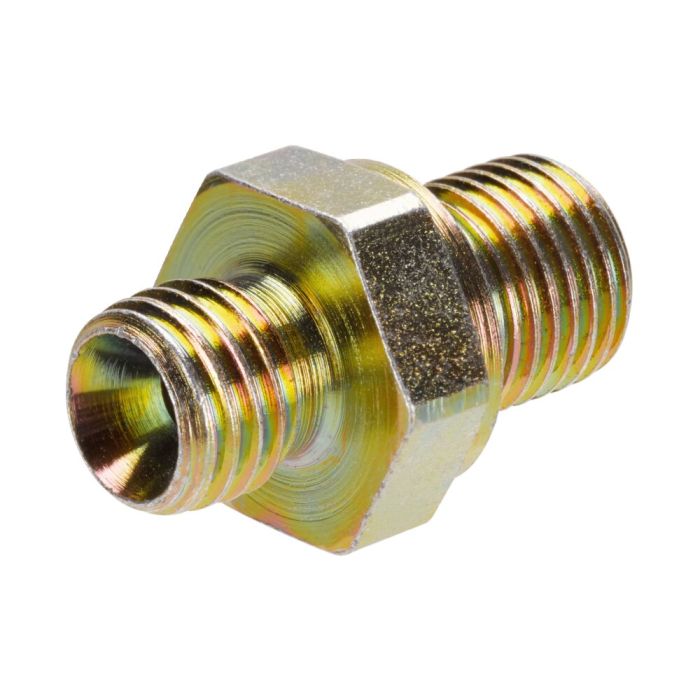

Manchon à visser
Pression de service max. 400 bar, Ø intérieur 4 mm, filetage G1/4
N° de commande
69328
Description:
Étanchéité du filetage en pouces par arête d’étanchéité selon DIN 3852-2 forme B. Étanchéité par cône étanche X selon ISO 8434-1 (cône 24°) ou 8434-6 (cône 60°). Pour l’étanchéité du côté à visser, il est possible d’utiliser un joint d’étanchéité en cuivre DIN 7603 forme A ; le lamage du trou fileté n’est ainsi pas endommagé.
Remarque:
Attention: ne pas utiliser de ruban en Téflon ! Joint d’étanchéité en cuivre 1/8 réf. 69815 joint d’étanchéité en cuivre 1/4 réf. 69823
| N° de commande | 69328 |
|---|---|
| Type de produit | Raccords à vis |
| Pression de service max. [bar] | 400 |
| Raccord d’huile | Filetage |
