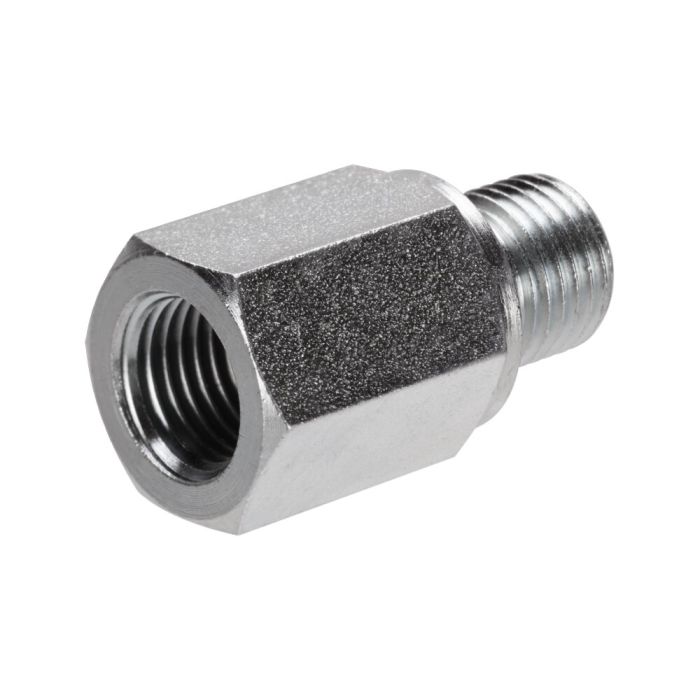

Réduction
Pression de service max. 400 bar, Ø intérieur 4 mm, filetage G1/4 sur M12x1,5
N° de commande
69609
Description:
Étanchéité du manchon de transition (filetage externe) selon DIN 3852 forme A avec joint d’étanchéité selon DIN 7603 forme A. Étanchéité : côté conduite ou raccordement sur tuyauterie avec manchon conique 60° selon ISO 8434-6.
Remarque:
Attention: ne pas utiliser de ruban en Téflon ! Joint d’étanchéité en cuivre 1/8 réf. 69815 joint d’étanchéité en cuivre 1/4 réf. 69823
| N° de commande | 69609 |
|---|---|
| Type de produit | Raccords à vis |
| Pression de service max. [bar] | 400 |
| Raccord d’huile | Filetage |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
Accessoires adaptés
- Tuyau haute pression Nr. 68536 Pour raccord fileté, pression de service max. 400 bar, longueur 1250 mm
- Manchon à visser droit, série lourde Nr. 160184 Pour tuyauterie en acier, ø extérieur 8 mm, ø intérieur 4 mm, avec bague à sertir, pression de service max. 630 bar
- Raccord fileté en angle, réglable, série lourde Nr. 160200 Pour tuyauterie en acier, ø extérieur 8 mm, ø intérieur 4 mm, avec bague à sertir, pression de service max. 800 bar
