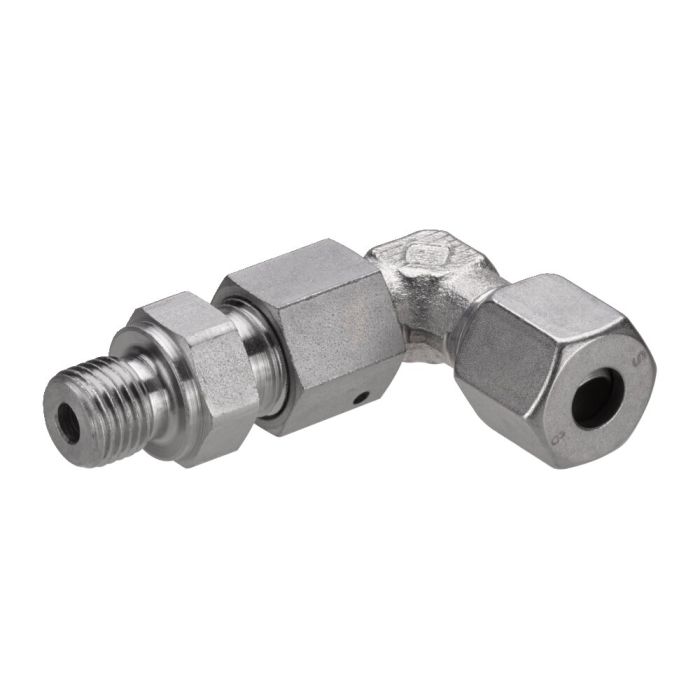

Raccord fileté en angle, réglable, série lourde
Pour tuyauterie en acier, ø extérieur 8 mm, ø intérieur 4 mm, avec bague à sertir, pression de service max. 800 bar
N° de commande
160200
Description:
Étanchéité du raccord à vis du tuyau avec bague à sertir selon ISO 8434-1/DIN 2353. Étanchéité du filetage externe par arête d’étanchéité selon DIN 3852-2 forme B. L’étanchéité du filetage externe peut également être assurée par un joint d’étanchéité en cuivre selon DIN 7603 forme A ; une utilisation multiple du trou filteté est ainsi possible.
Remarque:
Attention: ne pas utiliser de ruban en Téflon! Joint d’étanchéité en cuivre 1/4 réf. 69823
| N° de commande | 160200 |
|---|---|
| Type de produit | Raccords à vis |
| Pression de service max. [bar] | 800 |
| Raccord d’huile | Filetage, Tuyau |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
Accessoires adaptés
- Réduction Nr. 160093 Pression de service max. 400 bar, Ø intérieur 4 mm, filetage G1/4 sur G1/4, longueur 59 mm
- Tuyau haute pression Nr. 63222 Pour raccord de tuyauterie, pression de service max. 450 bar, longueur 1250 mm
- Ecrou-raccord avec bague à sertir, série lourde Nr. 184150 Pour tuyauterie en acier, ø extérieur 8 mm, ø intérieur 4 mm, avec bague à sertir, pression de service max. 800 bar
