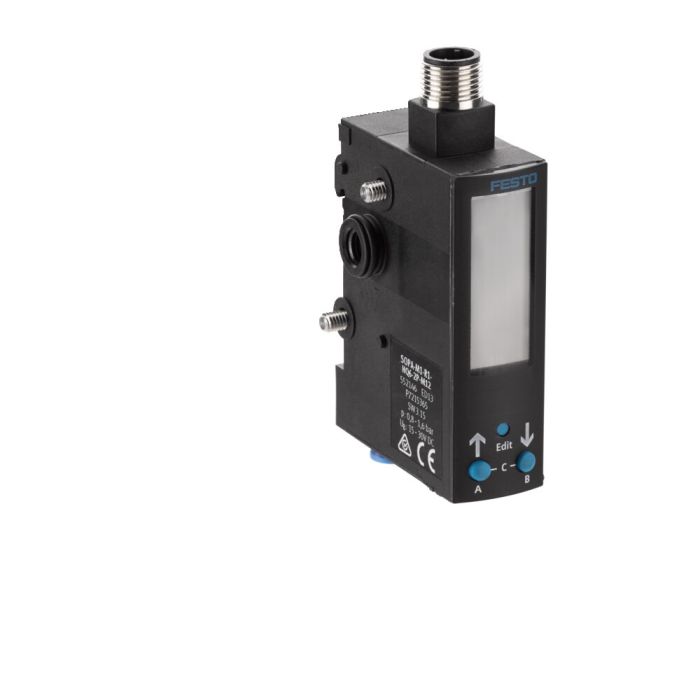

Module de capteur pour l'unité de capteur pneumatique
Description:
Module de capteur comme module d'extension pour l'unité de capteur pneumatique avec écran LCD pour l'affichage de l'état de fonctionnement et un câble de raccordement de 5 mètres de long chacun et à une extrémité ouverte.
Caractéristique technique :
Plage de mesure de l'écart : 0,02 - 0,2 mm
Raccordement pneumatique : raccord enfichable Q6 6 mm
Sortie électrique : 2 sorties de commutation PNP
Raccordement électrique : fiche M12, codage A
Utilisation:
Unité de capteur pour la détection et la surveillance de l'état des systèmes de bridage du point zéro AMF pour l'automatisation. Les points de commutation des modules de capteur sont réglés directement par programmation (apprentissage) et adaptés manuellement aux exigences particulières.
Remarque:
Au maximum quatre modules de capteur peuvent être montés et raccordés par module de commande.
| N° de commande | 553183 |
|---|---|
| Type de produit | Modules de serrage à intégrer, Modules de serrage à poser |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 5, 10, 20, 40, 150/151 |
| Requête d’automatisation | Contrôle de verrouillage, Contrôle d’ouverture, Contrôle d’appui, Extraction de goujons de serrage, Soporte de isla, Détection par capteurs |
