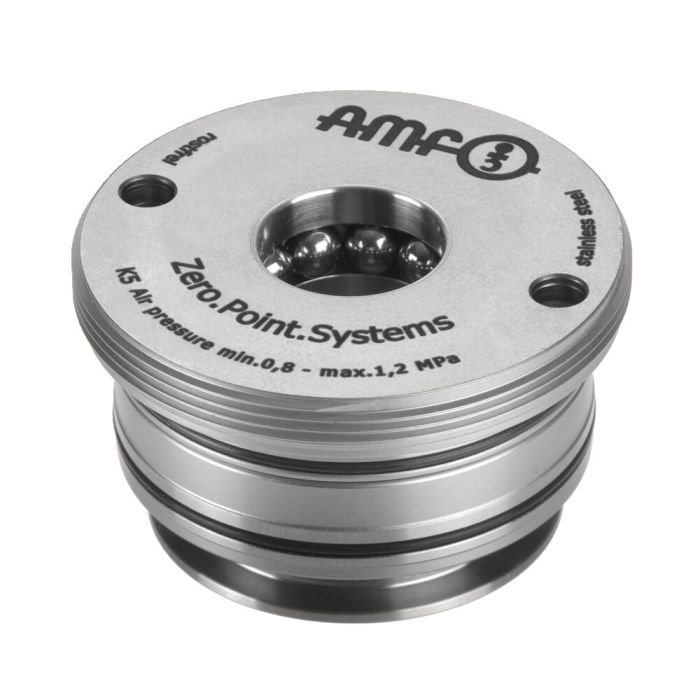

Module de serrage à intégrer pour solutions d'automatisation, version à visser
Description:
Soufflage central, contrôle d'appui, contrôle d'ouverture et de verrouillage.
Utilisation:
Système de bridage du point zéro pour solutions d'automatisation, pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Remarque:
Contrôle de verrouillage : pression de retenue en cas de module de serrage verrouillé, débit avec module de serrage ouvert.
Contrôle d’ouverture : pression de retenue en cas de module de serrage ouvert, débit avec module de serrage verrouillé.
Le module de serrage à intégrer s’ouvre pneumatiquement et se verrouille mécaniquement par la force de ressort. Pour atteindre les forces de traction et de fermeture indiquées, un resserrage pneumatique (Turbo) (5) doit être effectué dans un court délai.
Le désaccouplement ultérieur de la conduite sous pression est possible à tout moment (le module est bridé sans pression).
La surface du boîtier à intégrer fait office de surface d’appui. L’utilisation d’un surpresseur 6370ZVL est recommandée. L’outil de montage adapté est disponible sous la réf. AMF 41046.
Le module de serrage possède cinq raccords :
1 = ouverture pneum.
3 = soufflage pneum.
4 = contrôle d’ouverture pneum. en entrée
5 = resserrage et purge pneum.
8 = contrôle de verrouillage pneum. en entrée
* Veuillez respecter la notice de montage.
Sur demande:
- Schémas de montage
| N° de commande | 561992 |
|---|---|
| Type de produit | Modules de serrage à intégrer |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 5 |
| Force de maintien [kN] | 13 |
| Force de traction [kN] | 1.5 |
| Requête d’automatisation | Contrôle de verrouillage, Contrôle d’ouverture, Contrôle d’appui |
