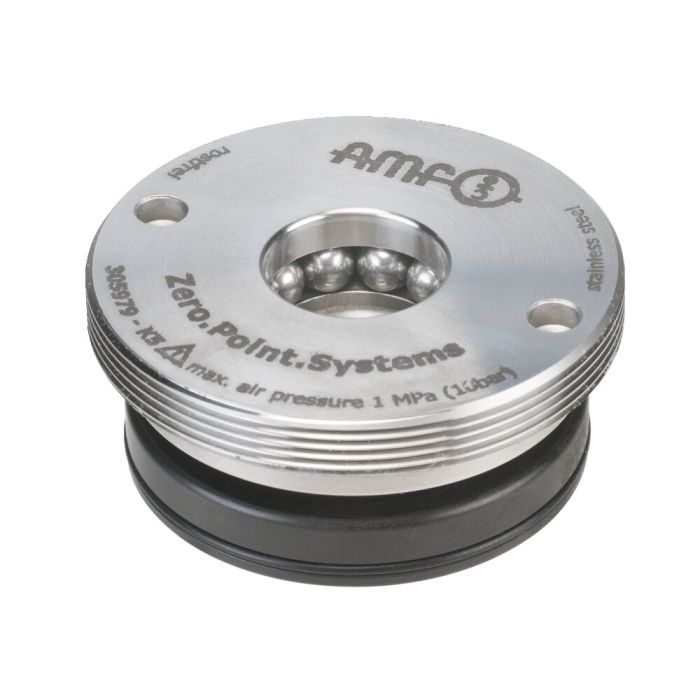

Module de serrage à intégrer, version à visser

Utilisation:
Système de bridage du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux. Pour les espaces restreints et les faibles hauteurs.

Remarque:
Le module de serrage à intégrer se caractérise par des forces de fermeture et de traction dynamique élevées. Il s'ouvre hydrauliquement (1) et se verrouille mécaniquement par la force de ressort. Le désaccouplement ultérieur des conduites sous pression est possible à tout moment (le module est bridé sans pression).
La surface du boîtier à intégrer fait office de surface d'appui.
Le module de serrage avec soufflage intérieur possède deux raccords : 1x ouverture hydr. (1), 1x soufflage intérieur et contrôle d'appui pneum. (3). (Le soufflage intérieur et le contrôle d'appui pneumatiques peuvent être raccordés en option.)
L'outil de montage adapté est disponible sous la réf. AMF 564855.
* Veuillez respecter la notice de montage.

Sur demande:
-Plan d'intégration
