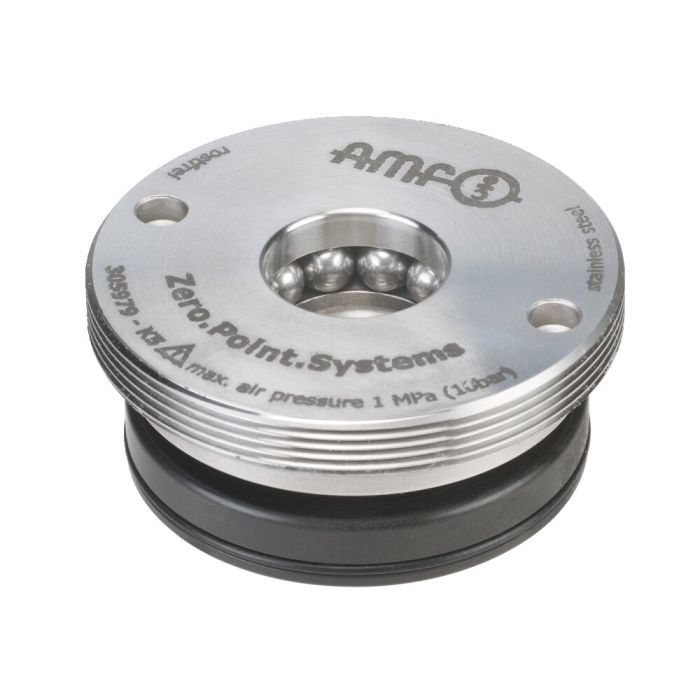

Module de serrage à intégrer, version à visser
Description:
Système de bridage du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux. Pour les espaces restreints et les faibles hauteurs.
Remarque:
Le module de serrage à intégrer se caractérise par des forces de fermeture et de traction dynamique élevées. Il s'ouvre pneumatiquement (1) et se verrouille mécaniquement par la force de ressort. Pour atteindre les forces de traction et de fermeture indiquées, un resserrage pneumatique (Turbo) (2) doit être effectué dans un court délai. Le désaccouplement ultérieur des conduites sous pression est possible à tout moment (le module est bridé sans pression). La surface du boîtier à intégrer fait office de surface d'appui. L'utilisation du surpresseur pneumatique 6370ZVL est recommandée.
Le module de serrage avec soufflage intérieur possède trois raccords : 1x ouverture pneum. (1), 1x resserrage pneum. (Turbo) (2), 1x soufflage intérieur et contrôle d'appui pneum. (3). (Le soufflage intérieur et le contrôle d'appui pneumatiques peuvent être raccordés en option.)
Outil de montage adapté disponible sous la réf. AMF 564855.
* Veuillez respecter la notice de montage.
Sur demande:
-Plan d'intégration
| N° de commande | 563900 |
|---|---|
| Type de produit | Modules de serrage à intégrer |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 5 |
| Force de maintien [kN] | 13 |
| Force de traction [kN] | 1.5 |
| Requête d’automatisation | Contrôle d’appui |
