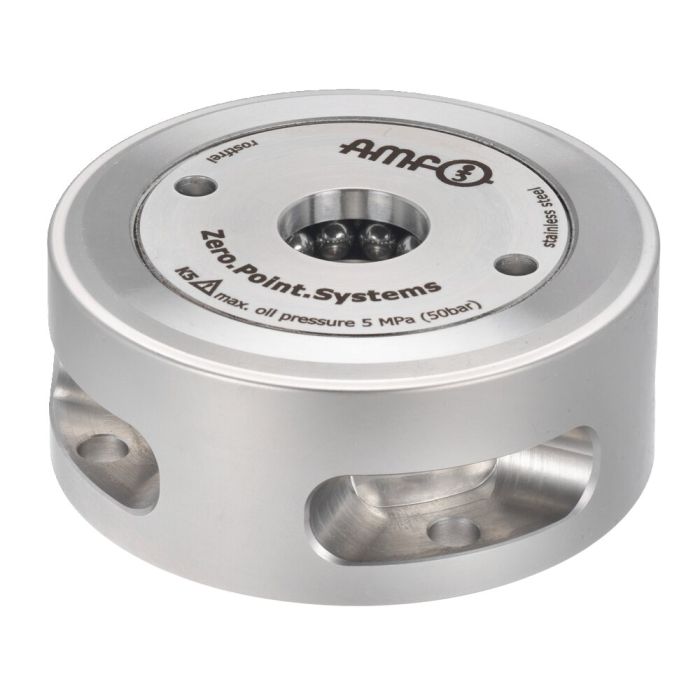

Module de serrage à poser
Utilisation:
Système de bridage du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Remarque:
Le module de serrage à poser se caractérise par des forces de maintien et de traction élevées. Il s'ouvre pneumatiquement (1) et se verrouille mécaniquement par la force des ressorts. Pour atteindre les forces de traction indiquées, une brève assistance pneumatique verrouillage (Turbo) (2) doit être appliquée en complément de la force des ressorts. La déconnexion ultérieure des conduites d'alimentation est possible après verrouillage (le module reste verrouillé sans pression).
La surface du boîtier fait office de surface d'appui.
L'utilisation de multiplicateur pneumatique de pression numéro 6370ZVL est recommandée.
Le module de serrage est doté de deux orifices d'alimentation:
1x ouverture pneum. (1) / 1x assistance pneum. verrouillage (Turbo) (2).
* Veuillez respecter la notice de montage.
Sur demande:
- Boîtier seul
| N° de commande | 306175 |
|---|---|
| Type de produit | Modules de serrage à poser |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 5 |
| Force de maintien [kN] | 13 |
| Force de traction [kN] | 1.5 |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
- Tirette de serrage taille 5 pour vis de tirette M8 Nr. 562192 Pour modules de serrage taille 5, tirette de centrage
- Kit de multiplicateur de pression, pneumatique Nr. 421396 Pour amplifier la pression de service des modules de serrage pneumatiques et compenser les variations de pression dans le circuit d'alimentation
- Module de serrage à intégrer pour solutions d'automatisation, version à visser Nr. 561992 Déverrouillage pneumatique, modèle KP5, avec contrôle de verrouillage, contrôle d'ouverture et contrôle d'appui
- Module de serrage à intégrer pour solutions d'automatisation Nr. 561991 Déverrouillage pneumatique, modèle KP5.3, avec contrôle de verrouillage, contrôle d'ouverture et contrôle d'appui
- Module de serrage flasqué avec détection par capteurs ouverture/fermeture Nr. 558051 Déverrouillage pneumatique, modèle KP5.3
