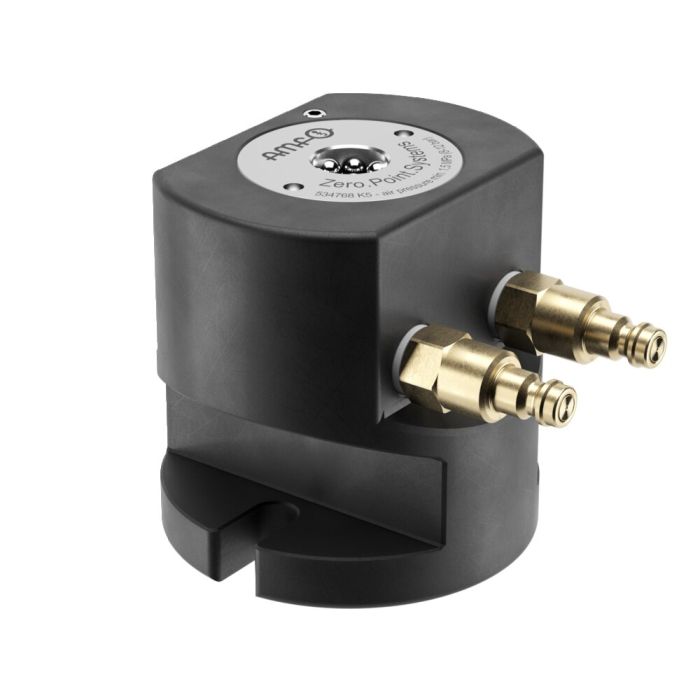

Adaptateur pour module de serrage B10 à K10, pneumatique
Utilisation:
L'adaptateur est utilisé pour réduire l'élément intermédiaire taille B10 sur le module de serrage pneumatique BP5. Des pièces usinées ou des dispositifs peuvent être bridés directement avec une précision de répétabilité satisfaisante sur le module de serrage pneumatique BP5, à l'aide de tirettes de serrage.
Ce système de bridage peut être utilisé pour amener des pièces usinées à la hauteur d'usinage requise dans la machine pour un usinage 5 faces ou pour brider de façon sûre et rapide des pièces à usiner comportant des décrochements et des hauteurs de serrage différentes sur la table de la machine.
Remarque:
Réf. de la douille de centrage Ø 15 mm : 535732
L'accouplement rapide pneum., le connecteur ainsi que les vis de fixation sont fournis.
* Veuillez respecter la notice de montage.
Le module de serrage a deux raccords:
1 = ouverture pneum.
2 = resserrage pneum. (Turbo)
Avantages:
Bridage facile, rapide et flexible de contours de pièces complexes sur la table de la machine. Particulièrement adapté au nivellement de pièces usinées ou de dispositifs de bridage aux hauteurs d'usinage requises dans la machine-outil, et afin de les brider en toute sécurité.
| N° de commande | 534768 |
|---|---|
| Type de produit | Système de bridage du point zéro modulaire |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 5 |
| Force de maintien [kN] | 13 |
| Force de traction [kN] | 1.5 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
- Tirette de serrage taille 5 pour vis de tirette M6 Nr. 306019 Pour modules de serrage taille 5, tirette de centrage
- Embout de protection Nr. 563925 Embout de protection pour le connecteur du raccord rapide pneumatique, réf. 430041
- Tuyau, pneumatique Nr. 430140 Pour la connexion pneumatique de modules de bridage à poser ou des stations de bridage
