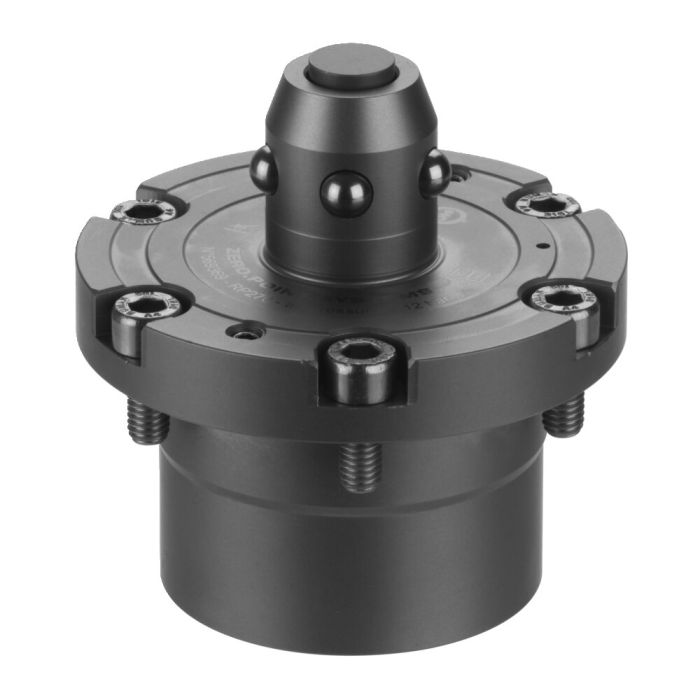

Module de serrage à intégrer

Description:
Surface d’appui avec soufflage intégré et contrôle d’appui.

Utilisation:
Système de bridage du point zéro pneumatique pour un temps de serrage optimisé lors de l’usinage avec ou sans enlèvement de copeaux. Idéal pour les applications dans le domaine de l’automatisation de transfert, car la face inférieure de la palette de changement ne présente aucun contour d’interférence.

Remarque:
Le système de bridage du point zéro est ouvert par action pneumatique (1) et verrouillé mécaniquement par la force de ressort. Les conduites d’alimentation pneumatiques peuvent être raccordées à la face inférieure du module de serrage au moyen d’un filetage M3. En outre, l’air peut être amené à l’aide des joints toriques fournis. Le désaccouplement ultérieur de la conduite sous pression est possible à tout moment (le système de bridage du point zéro est bridé sans pression). Le raccord (7) peut être utilisé en option comme soufflage pneum. et contrôle d’appui. La purge s’opère via le raccordement (5).

* Veuillez respecter la notice de montage.

Sur demande:
- Schéma de montage
