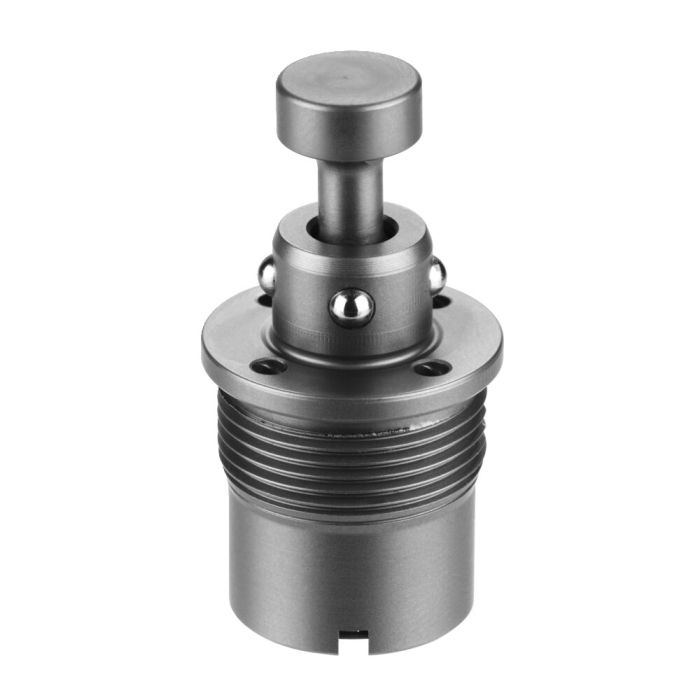

Module de serrage avec fonction de verrouillage, mécanique, version à visser

Utilisation:
Système de bridage mécanique du point zéro avec fonction de verrouillage pour un temps de serrage optimisé lors de l’usinage sans enlèvement de copeaux. Convient au bridage d’outils de petite taille, par exemple lors du montage.

Remarque:
Le système de bridage mécanique du point zéro s’ouvre en appuyant manuellement sur le bouton d’actionnement et reste enclenché dans cette position. Le verrouillage s’effectue par voie mécanique via la force de ressort en appuyant à nouveau sur le bouton d’actionnement. L’utilisation d’un outil n’est pas nécessaire. La plaque de base dans laquelle est vissé le module de serrage sert de surface d’appui. Une goupille de commande allongée d’une hauteur de 20 mm est disponible sous la réf. 561391. L’outil de montage adapté est disponible sous la réf. 559439.

* Veuillez respecter la notice de montage.

Sur demande:
- Schémas de montage
