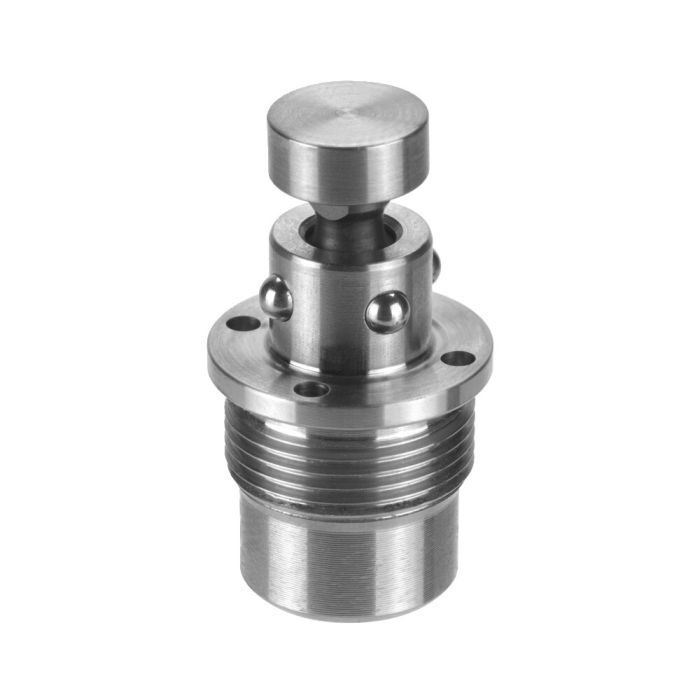

Module de serrage, mécanique, version à visser
Utilisation:
Système de bridage mécanique du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Remarque:
Le système de bridage mécanique du point zéro est ouvert en appuyant manuellement sur le bouton d’actionnement. Le verrouillage s'effectue mécaniquement par la force de ressort. L'utilisation d'un outil n'est pas nécessaire.
La plaque de base dans laquelle est vissé le module de serrage sert de surface d'appui.
Une goupille de commande allongée d'une hauteur de 20 mm est disponible sous la réf. 561391.
L'outil de montage adapté est disponible sous la réf. 559439.
Références des pinces de serrage : 559092 et 559093.
* Veuillez respecter la notice de montage.
Sur demande:
- Croquis de montage
| N° de commande | 559090 |
|---|---|
| Type de produit | Modules de serrage à intégrer |
| Mode de fonctionnement | Mécanique |
| Taille du module de serrage | 250/251 |
| Force de maintien [kN] | 1 |
| Force de traction [kN] | 0.1 |
