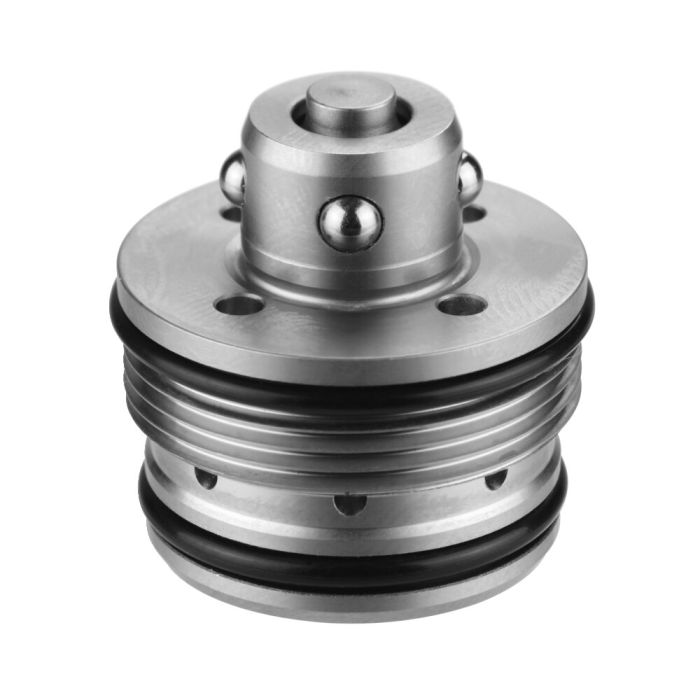

Module de serrage, version courte à visser
Utilisation:
Système de bridage pneumatique du point zéro pour un temps de serrage optimisé lors de l’usinage sans enlèvement de copeaux.
Idéal pour les applications dans le domaine de l’automatisation de transfert, car la face inférieure de la palette de changement ne présente aucun contour d’interférence.
Remarque:
Le système de bridage du point zéro est ouvert par action pneumatique (1) et verrouillé mécaniquement par la force de ressort. Le désaccouplement ultérieur de la conduite sous pression est possible à tout moment (le système de bridage du point zéro est bridé sans pression). La purge s’opère via le raccordement (5).
La plaque de base dans laquelle est vissé le système de bridage du point zéro sert de surface d’appui.
L’outil de montage adapté est disponible sous la réf. 559439.
* Veuillez respecter la notice de montage.
Sur demande:
- Schémas de montage
| N° de commande | 567134 |
|---|---|
| Type de produit | Modules de serrage à intégrer |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 250/251 |
| Force de maintien [kN] | 1 |
| Force de traction [kN] | 0.1 |
