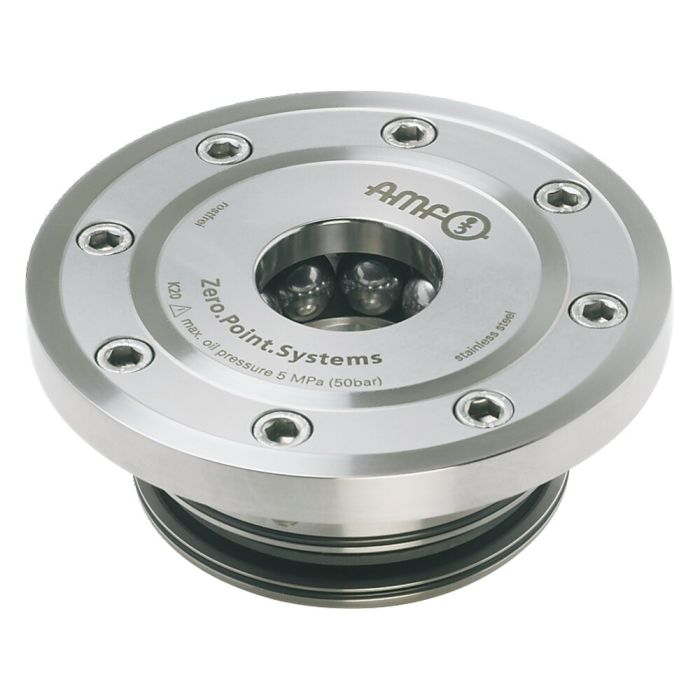

Module de serrage à intégrer
Utilisation:
Système de bridage du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Remarque:
Le module de serrage à intégrer se caractérise par des forces de maintien et de traction élevées. Il s'ouvre hydrauliquement (1) et se verrouille mécaniquement par la force des ressorts. La déconnexion ultérieure des conduites d'alimentation est possible après verrouillage (le module reste verrouillé sans pression)
La cavité du module de serrage avec soufflage intérieur et contrôle d'appui est dotée de deux orifices d'alimentation: 1x ouverture hydr. (1) / 1x soufflage int. pneum. et contrôle d'appui (3). (Le soufflage intérieur et le contrôle d'appui pneumatiques peuvent être raccordés en option.)
Module de serrage à intégrer avec flasque pour un montage simplifié, voir 6151HA.
* Veuillez respecter la notice de montage.
Sur demande:
-Plan d'intégration
| N° de commande | 428680 |
|---|---|
| Type de produit | Modules de serrage à intégrer |
| Mode de fonctionnement | Hydraulique |
| Taille du module de serrage | 10 |
| Force de maintien [kN] | 25 |
| Force de traction [kN] | 10 |
| Requête d’automatisation | Contrôle d’appui |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
- Tirette de serrage taille 10 pour vis de tirette M10 Nr. 554936 Pour modules de serrage taille 10, tirette de centrage
- Tirette de serrage taille 10 avec marquage des couleurs pour vis de tirette M8 Nr. 430280 Pour modules de serrage taille 10, tirette de centrage "or"
- Module de serrage à intégrer pour solutions d'automatisation Nr. 550261 Déverrouillage pneumatique, modèle KP10.3, avec contrôle de verrouillage, contrôle d'ouverture, contrôle d'appui, extraction de goujons de serrage et bossage d’appui
- Module de serrage avec détection par capteur pour l'ouverture et le blocage Nr. 552963 Déverrouillage pneumatique, modèle KP10, resserrage nécessaire
