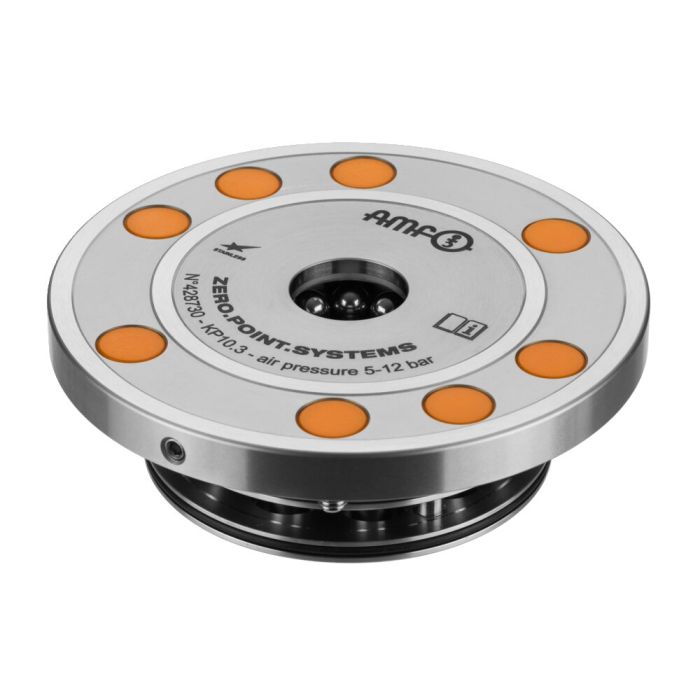

Module de serrage à intégrer
Utilisation:
Système de bridage du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Remarque:
Le module de serrage à intégrer se caractérise par des forces de maintien et de traction élevées. Il s'ouvre pneumatiquement (1) et se verrouille mécaniquement par la force des ressorts. La déconnexion ultérieure des conduites d'alimentation est possible après verrouillage (le module reste verrouillé sans pression).
La cavité du module de serrage avec soufflage intérieur et contrôle d'appui est dotée de deux orifices d'alimentation:
1x ouverture pneum. (1), 1x soufflage int. pneum. et contrôle d'appui (3). (Le soufflage intérieur et le contrôle d'appui pneumatiques peuvent être raccordés en option.)
* Veuillez respecter la notice de montage.
Sur demande:
-Plan d'intégration
| N° de commande | 428730 |
|---|---|
| Type de produit | Modules de serrage à intégrer |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 10 |
| Force de maintien [kN] | 25 |
| Force de traction [kN] | 10 |
| Requête d’automatisation | Contrôle d’appui |
