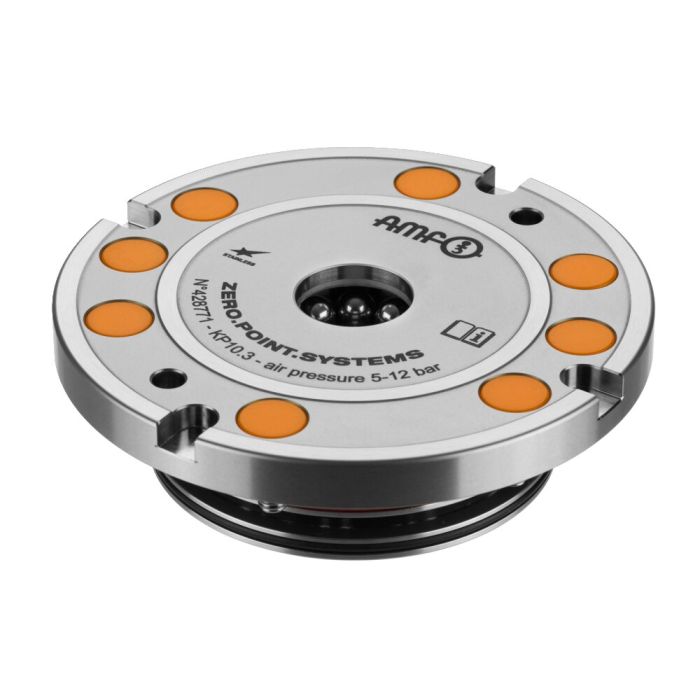

Module de serrage à intégrer avec indexation
Utilisation:
Système de bridage du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Grâce au module de serrage avec indexation, la palette ne peut pas tourner et l'indexation permet de la positionner exactement selon des angles de 90 °.
Remarque:
Le module de serrage à intégrer se caractérise par des forces de maintien et de traction élevées. Il s'ouvre pneumatiquement (1) et se verrouille mécaniquement par la force des ressorts. La déconnexion ultérieure des conduites d'alimentation est possible après verrouillage (le module reste verrouillé sans pression).
La cavité du module de serrage avec soufflage intérieur et contrôle d'appui est dotée de deux orifices d'alimentation:
1x ouverture (1), 1x soufflage int. pneum. et contrôle d'appui (3). (Le soufflage intérieur et le contrôle d'appui pneumatiques peuvent être raccordés en option.)
* Veuillez respecter la notice de montage.
Sur demande:
-Plan d'intégration
| N° de commande | 428771 |
|---|---|
| Type de produit | Modules de serrage à intégrer |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 10 |
| Force de maintien [kN] | 25 |
| Force de traction [kN] | 10 |
| Requête d’automatisation | Contrôle d’appui |
| Caractéristiques spéciales | Avec indexation |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
- Tirette de serrage taille 10 pour vis de tirette M10 Nr. 554936 Pour modules de serrage taille 10, tirette de centrage
- Capuchons de recouvrement pour modules de serrage Nr. 428664 Pour les vis de fixation des modules de bridage KH10.2, KP10.3 et KP20.3
- Tuyau, pneumatique Nr. 430140 Pour la connexion pneumatique de modules de bridage à poser ou des stations de bridage
- Module de serrage avec détection par capteur pour l'ouverture et le blocage Nr. 552963 Déverrouillage pneumatique, modèle KP10, resserrage nécessaire
- Module de serrage à intégrer pour solutions d'automatisation Nr. 550261 Déverrouillage pneumatique, modèle KP10.3, avec contrôle de verrouillage, contrôle d'ouverture, contrôle d'appui, extraction de goujons de serrage et bossage d’appui
- Module de serrage à intégrer pour solutions d'automatisation Nr. 550257 Déverrouillage pneumatique, modèle KP10.3, avec contrôle de verrouillage, contrôle d'ouverture et contrôle d'appui
