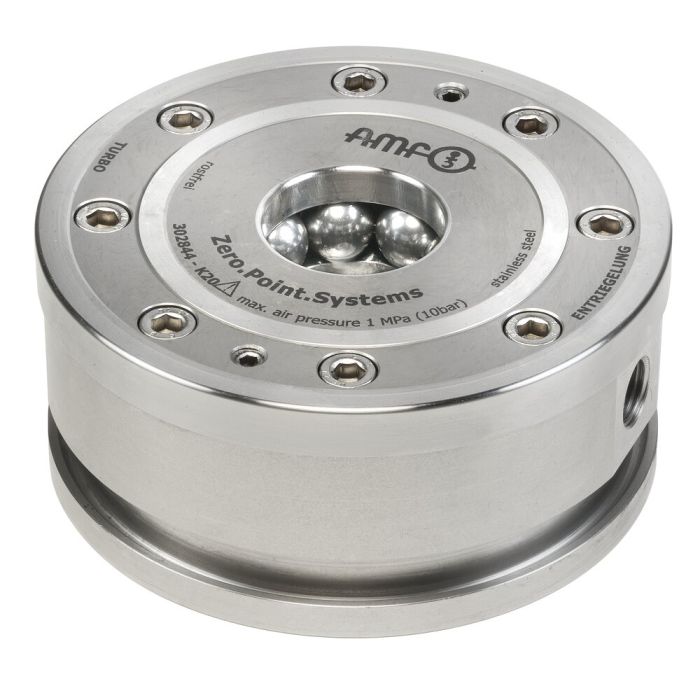

Module de serrage à poser
Utilisation:
Système de bridage du point zéro, en association avec les brides à crochet 6370ZB, pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Remarque:
Le module de serrage à poser se caractérise par des forces de maintien et de traction élevées. Il s'ouvre pneumatiquement (1) et se verrouille mécaniquement par la force des ressorts. Pour atteindre les forces de traction indiquées, une brève assistance pneumatique verrouillage (Turbo) (2) doit être appliquée en complément de la force des ressorts. La déconnexion ultérieure des conduites d'alimentation est possible après verrouillage (le module reste verrouillé sans pression).
L'utilisation de multiplicateur pneumatique de pression numéro 6370ZVL est recommandée.
Le module de serrage avec soufflage intérieur et contrôle d'appui est doté de trois orifices d'alimentation:
1x ouverture pneum. (1) / 1x assistance pneum. verrouillage (Turbo) (2), 1x soufflage int. pneum. et contrôle d'appui (3). (Le soufflage intérieur et le contrôle d'appui pneumatiques peuvent être raccordés en option.)
* Veuillez respecter la notice de montage.
Sur demande:
- Boîtier seul
| N° de commande | 305193 |
|---|---|
| Type de produit | Modules de serrage à poser |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 10 |
| Force de maintien [kN] | 25 |
| Force de traction [kN] | 8 |
| Requête d’automatisation | Contrôle d’appui |
