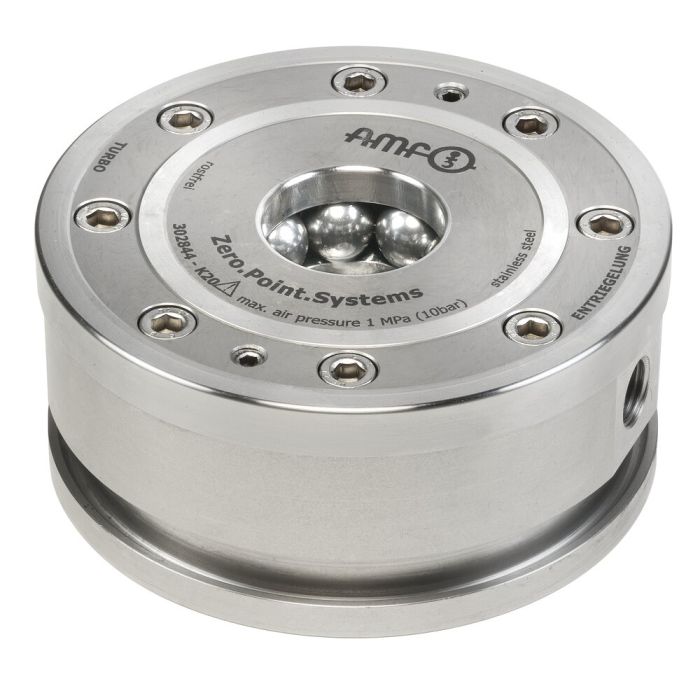

Module de serrage à poser
Utilisation:
Système de bridage du point zéro, en association avec les brides à crochet 6370ZB, pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Remarque:
Le module de serrage à poser se caractérise par des forces de maintien et de traction élevées. Il s'ouvre pneumatiquement (1) et se verrouille mécaniquement par la force des ressorts. Pour atteindre les forces de traction indiquées, une brève assistance pneumatique verrouillage (Turbo) (2) doit être appliquée en complément de la force des ressorts. La déconnexion ultérieure des conduites d'alimentation est possible après verrouillage (le module reste verrouillé sans pression).
L'utilisation de multiplicateur pneumatique de pression numéro 6370ZVL est recommandée.
Le module de serrage avec soufflage intérieur et contrôle d'appui est doté de trois orifices d'alimentation:
1x ouverture pneum. (1) / 1x assistance pneum. verrouillage (Turbo) (2), 1x soufflage int. pneum. et contrôle d'appui (3). (Le soufflage intérieur et le contrôle d'appui pneumatiques peuvent être raccordés en option.)
* Veuillez respecter la notice de montage.
Sur demande:
- Boîtier seul
| N° de commande | 302851 |
|---|---|
| Type de produit | Aufbau-Spannmodul |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 20 |
| Force de maintien [kN] | 55 |
| Force de traction [kN] | 17 |
| Requête d’automatisation | Contrôle d’appui |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
- Jeu de brides de fixation Nr. 426833 Fixation de modules de serrage à poser sur la table machine, modèle 20
-
- Tirette de serrage taille 20 pour vis de tirette M16 Nr. 554939 Pour modules de serrage taille 20, tirette de centrage
-
- Kit de multiplicateur de pression, pneumatique Nr. 421396 Pour amplifier la pression de service des modules de serrage pneumatiques et compenser les variations de pression dans le circuit d'alimentation
-
-
-
-
-
- Module horizontal à cimblot d'accrochage Nr. 303065 Déverrouillage hydraulique, modèle KH20, mouvement d'entrée / de sortie du piston d'accrochage manuel
- Module de serrage à intégrer pour solutions d'automatisation Nr. 550258 Déverrouillage pneumatique, modèle KP20.3, avec contrôle de verrouillage, contrôle d'ouverture et contrôle d'appui
- Module de serrage à intégrer pour solutions d'automatisation Nr. 550262 Déverrouillage pneumatique, modèle KP20.3, avec contrôle de verrouillage, contrôle d'ouverture, contrôle d'appui, extraction de goujons de serrage et bossage d’appui
- Module de serrage avec détection par capteur pour l'ouverture et le blocage Nr. 552964 Déverrouillage pneumatique, modèle KP20, resserrage nécessaire
-
-
