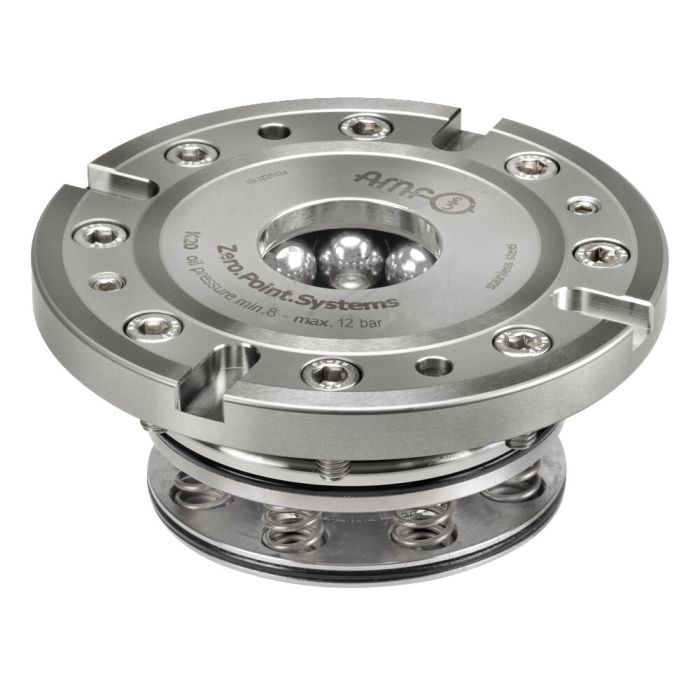

Module de serrage à intégrer avec indexation

Utilisation:
Système de bridage du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Grâce au module de serrage avec indexation, la palette ne peut pas tourner et l'indexation permet de la positionner exactement selon des angles de 90 °.

Remarque:
Le module de serrage à intégrer se caractérise par des forces de maintien et de traction élevées. Il s'ouvre pneumatiquement (1) et se verrouille mécaniquement par la force des ressorts. Pour atteindre les forces de traction indiquées, une brève assistance pneumatique verrouillage (Turbo) (2) doit être appliquée en complément de la force des ressorts. La déconnexion ultérieure des conduites d'alimentation est possible après verrouillage (le module reste verrouillé sans pression). L'utilisation de multiplicateur pneumatique de pression n° 6370ZVL est recommandée.
La cavité du module de serrage avec soufflage intérieur et contrôle d'appui est dotée de trois orifices d'alimentation:
1x ouverture pneum. (1) / 1x assistance pneum. verrouillage (Turbo) (2), 1x soufflage int. pneum. et contrôle d'appui (3). (Le soufflage intérieur et le contrôle d'appui pneumatiques peuvent être raccordés en option.)
* Veuillez respecter la notice de montage.

Sur demande:
-Plan d'intégration
