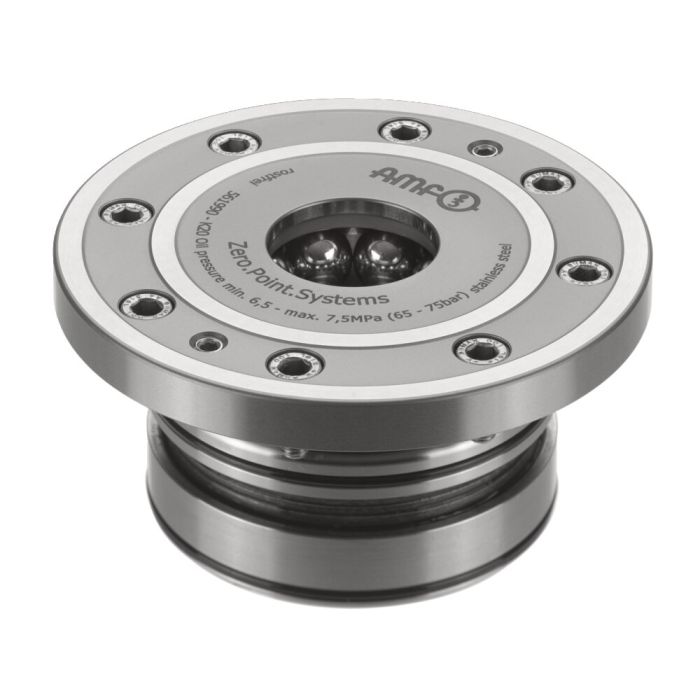

Module de serrage à intégrer
Description:
Système de bridage du point zéro avec force de traction/de fermeture élevées et soufflage centré.
Utilisation:
Système de bridage du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Remarque:
Le module de serrage à intégrer se caractérise par des forces de fermeture et de traction dynamique élevées. Il s'ouvre hydrauliquement (1) et se verrouille mécaniquement par la force de ressort. Le désaccouplement ultérieur des conduites sous pression est possible à tout moment (le module est bridé sans pression).
Le module de serrage avec soufflage et contrôle d'appui a deux raccords :
1x ouverture hydr. (1), 1x soufflage pneum. et contrôle d'appui pneum. (3). (Le soufflage et le contrôle d'appui pneumatiques peuvent être raccordés en option.)
* Veuillez respecter la notice de montage.
Sur demande:
- Schémas de montage
| N° de commande | 561990 |
|---|---|
| Type de produit | Einbau-Spannmodul |
| Mode de fonctionnement | Hydraulique |
| Taille du module de serrage | 20 |
| Force de maintien [kN] | 55 |
| Force de traction [kN] | 30 |
| Requête d’automatisation | Contrôle d’appui |
