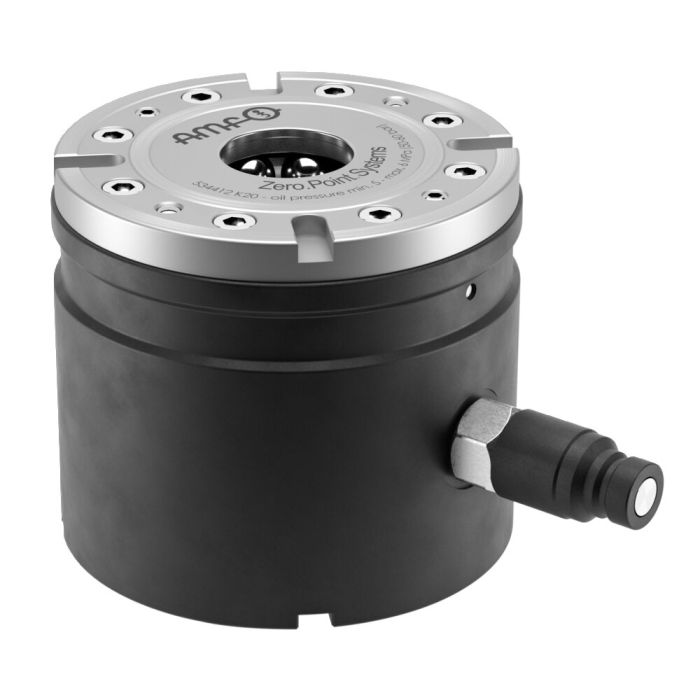

Élément de structure BH20, hydraulique, avec indexation

Utilisation:
L'élément de structure est utilisé pour brider directement des pièces usinées ou des dispositifs avec une répétabilité satisfaisante sur le module de serrage hydraulique BH20 avec indexation à 4 modules, à l'aide de tirettes de serrage.
Ce système de bridage peut être utilisé pour amener des pièces usinées à la hauteur d'usinage requise dans la machine pour un usinage 5 faces ou pour brider de façon sûre et rapide des pièces usinées comportant des décrochements et des hauteurs de serrage différentes sur la table de la machine.

Remarque:
Réf. de la douille de centrage Ø 16 mm : 78006
Réf. pour les lardons : 430264
L'accouplement rapide hydr., le connecteur ainsi que la vis de fixation sont fournis.

* Veuillez respecter la notice de montage.

Avantages:
Bridage facile, rapide et flexible de contours de pièces complexes sur la table de la machine. Particulièrement adapté au nivellement de pièces usinées ou de dispositifs de bridage aux hauteurs d'usinage requises dans la machine-outil, et afin de les brider en toute sécurité.
