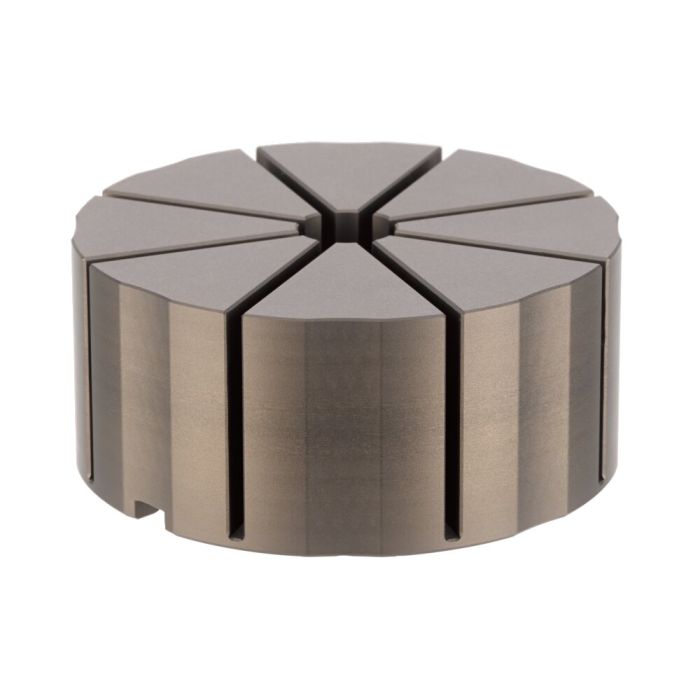

Chapeau de pince de serrage pour module de serrage KH20 et BH20, hydr.

Description:
Le chapeau de pince de serrage de diamètre 112 mm est adapté aux modules de bridage point zéro AMF KH20 (réf. 428425) et BH20 (réf. 534412) hydrauliques avec indexation. La pince de serrage est en aluminium anodisé haute résistance.

Utilisation:
Le chapeau de pince de serrage est mis en place sur le système de bridage du point zéro AMF taille KH20 ou BH20 en version hydraulique et applique la force de serrage radiale sur la pièce après la fermeture du module de serrage. Le contour de la pièce à usiner est fraisé dans le chapeau de pince de serrage avec une profondeur minimale de fixation de 2 mm. Le chapeau de pince de serrage peut être fraisé jusqu’à une hauteur H1 et de nouveaux contours de pièces peuvent ainsi être intégrés. Le diamètre maximal de la pièce à usiner est de 100 mm.
