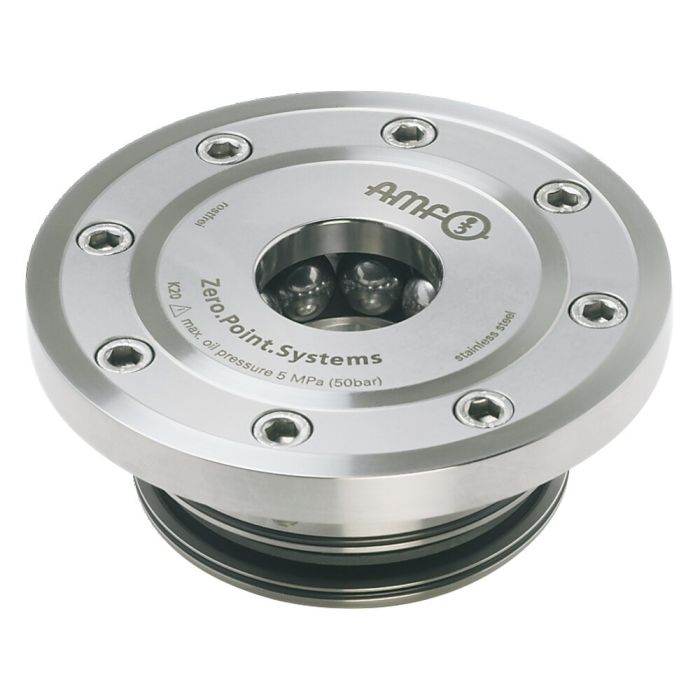

Module de serrage à intégrer pour solutions d'automatisation
Description:
Soufflage central, contrôle d'appui et contrôle d'ouverture.
Utilisation:
Système de bridage du point zéro pour solutions d'automatisation, pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Remarque:
Contrôle d'ouverture : pression de retenue avec le module de serrage ouvert, débit avec module de serrage verrouillé.
Contrôle d'appui via la fonction de soufflage : pression de retenue en cas de palette de changement installée.
Le module de serrage à intégrer s'ouvre hydrauliquement (1) et se verrouille mécaniquement par la force de ressort. Le désaccouplement ultérieur des conduites sous pression est possible à tout moment (le module est bridé sans pression).
Le module de serrage a quatre raccords :
1 = ouverture hydr.
3 = soufflage et contrôle d'appui pneum.
4 = contrôle d'ouverture pneum. en entrée
5 = contrôle d'ouverture pneum. en sortie
* Veuillez respecter la notice de montage.
Sur demande:
- Plan d'intégration
| N° de commande | 428409 |
|---|---|
| Type de produit | Modules de serrage à intégrer |
| Mode de fonctionnement | Hydraulique |
| Taille du module de serrage | 20 |
| Force de maintien [kN] | 55 |
| Force de traction [kN] | 20 |
| Requête d’automatisation | Contrôle d’ouverture, Contrôle d’appui |
