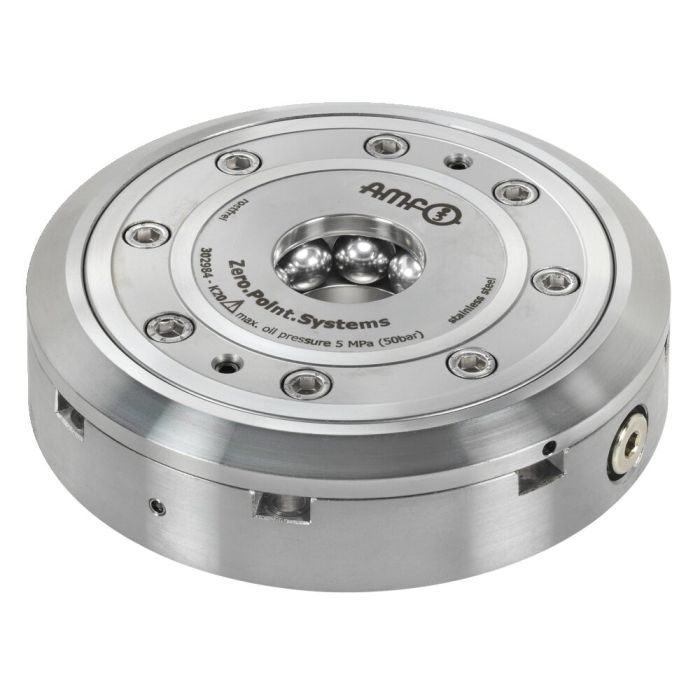

Module de serrage à intégrer, avec flasque
Utilisation:
Système de bridage du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Remarque:
La version avec flasque permet une intégration simplifiée dans les plaques de base. Celle-ci est positionnée avec précision grâce à la fonction de centrage. Le module de serrage peut être alimenté, soit par des trous forés et joints toriques, ou par des trous taraudés et raccords extérieurs.
Il s'ouvre hydrauliquement (1) et se verrouille mécaniquement par la force des ressorts. La déconnexion ultérieure des conduites d'alimentation est possible après verrouillage (le module reste verrouillé sans pression).
La cavité du module de serrage avec soufflage intérieur et contrôle d'appui est dotée de deux orifices d'alimentation: 1x ouverture hydr. (1) / 1x soufflage int. pneum. et contrôle d'appui (3). (Le soufflage intérieur et le contrôle d'appui pneumatiques peuvent être raccordés en option.)
* Veuillez respecter la notice de montage.
| N° de commande | 423962 |
|---|---|
| Type de produit | Einbau-Spannmodul |
| Mode de fonctionnement | Hydraulique |
| Taille du module de serrage | 20 |
| Force de maintien [kN] | 55 |
| Force de traction [kN] | 20 |
| Requête d’automatisation | Contrôle d’appui |
| Caractéristiques spéciales | Version à bride |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
- Tirette de serrage taille 20 pour vis de tirette M16 Nr. 554939 Pour modules de serrage taille 20, tirette de centrage
-
-
- Adaptateur de mécanisme de coupleur Nr. 424002 Adapté aux module de serrage à intégrer l'article n° 6151HA / 6151L, modèle 20
-
-
-
-
-
- Module horizontal à cimblot d'accrochage Nr. 303065 Déverrouillage hydraulique, modèle KH20, mouvement d'entrée / de sortie du piston d'accrochage manuel
-
- Module de serrage à intégrer pour solutions d'automatisation Nr. 428409 Déverrouillage hydraulique, modèle KP20, avec contrôle d'ouverture et contrôle d'appui
- Module de serrage à intégrer avec obturation centrale pour solutions d'automatisation Nr. 550279 Déverrouillage hydraulique, modèle KP20, avec contrôle d'ouverture et contrôle d'appui
- Module de serrage avec détection par capteur pour l'ouverture et le blocage Nr. 552964 Déverrouillage pneumatique, modèle KP20, resserrage nécessaire
-
-
-
