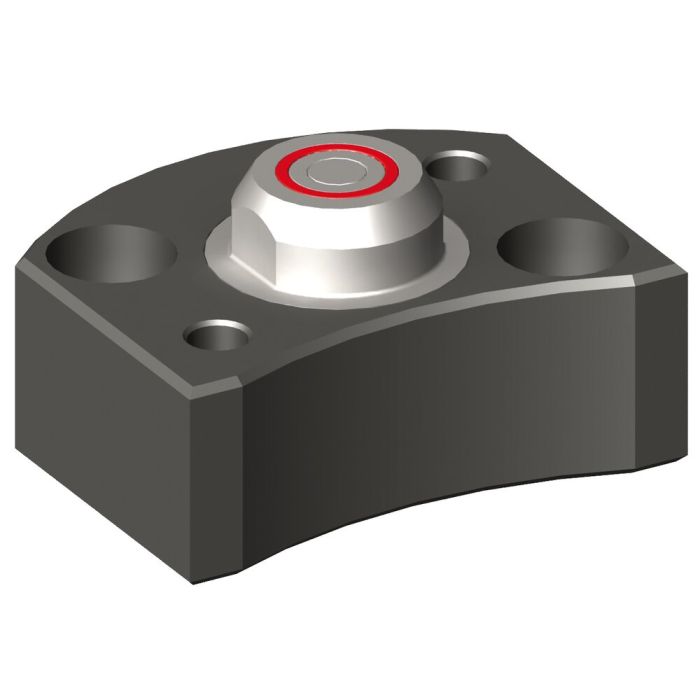

Adaptateur de mécanisme de coupleur
Utilisation:
Les accouplements servent à la connexion rapide des circuits hydrauliques et pneumatiques. Leur conception permet une intégration totale avec les hauteurs des modules de serrage «Zero-Point».
Remarque:
Le mécanisme d'accouplement et les embouts d'accouplement doivent être pré-centrés environ 2 à 3 mm avant la portée frontale d'étanchéité. La tolérance de positionnement radial (+/- 0,2 mm) ne doit pas être dépassée. Les accouplements ne sont possibles qu'en l'absence de pression.
L'effort d'accouplement dû à la pression hydraulique, suivant la formule F [N] = 15,4 x p [bars], entre embout et mécanisme d'accouplement doit être pris en compte.
| N° de commande | 424002 |
|---|---|
| Type de produit | Modules de serrage à intégrer |
| Mode de fonctionnement | Hydraulique, Pneumatique |
| Taille du module de serrage | 20 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
- Adaptateur d'embout de coupleur Nr. 424242 Adapté aux mécanismes d'accouplement l'article n° 6370ZMMG / ZMM
